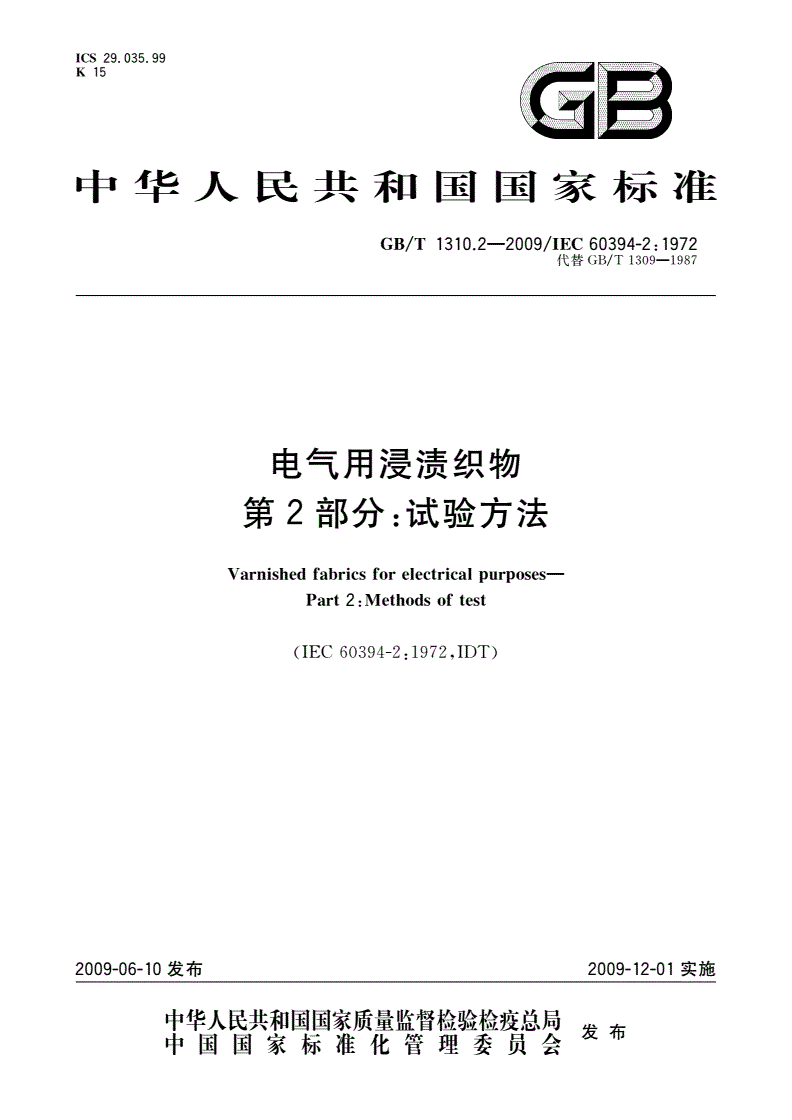

GB/T 1310.2-2009 电气用浸渍织物 第2部分：试验方法

ICS29．035．99

K15

a亘

中华人民共和国国家标准

131972

60394-2：1

GB／TO．2--2009／IEC

1309--1987

代替GB／T

电气用浸渍织物

第2部分：试验方法

Varnishedfabricsforelectrical

purposes--

Partoftest

2：Methods

(IEC60394—2：1972，IDT)

2009-06-10发布

宰瞀髁鬻瓣訾撵瞥星发布中国国家标准化管理委员会仅19

11972

GB／T1310．2--2009／IEC60394-2

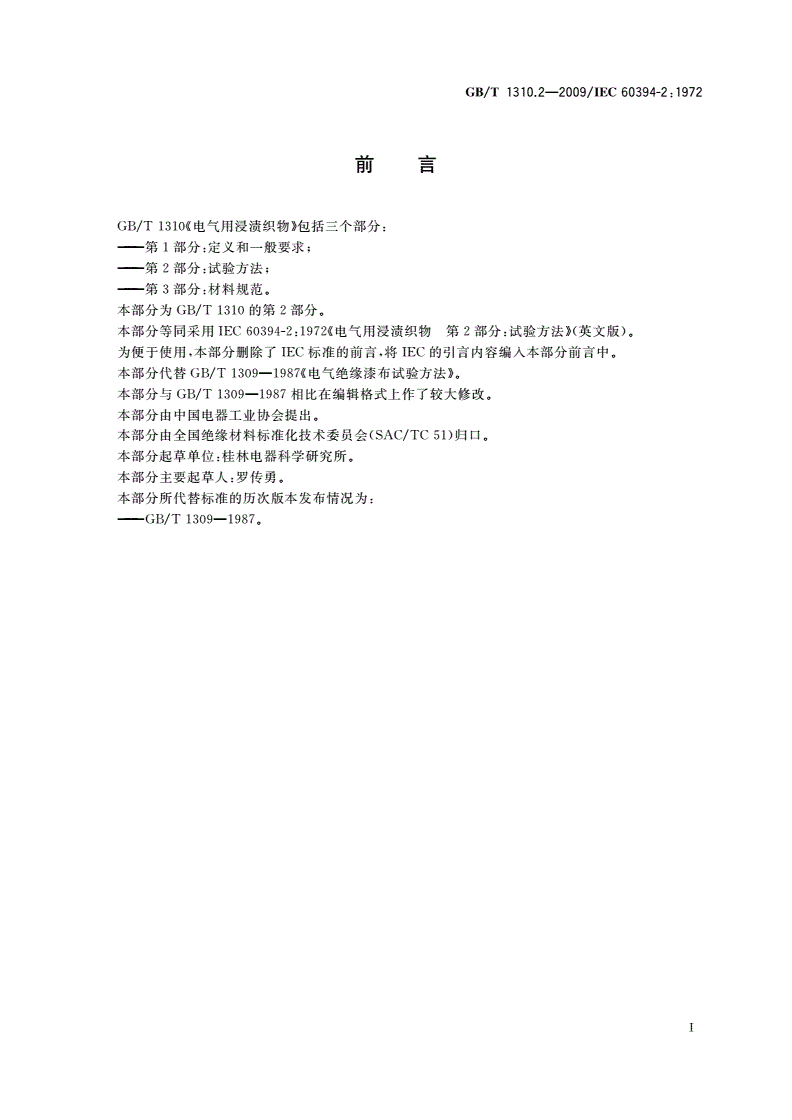

前言

GB／T1310《电气用浸渍织物》包括三个部分：

——第1部分：定义和一般要求；

——第2部分：试验方法；

——第3部分：材料规范。

本部分为GB／T1310的第2部分。

本部分等同采用IEC60394—2：1972《电气用浸渍织物第2部分：试验方法》(英文版)。

为便于使用，本部分删除了IEC标准的前言，将IEC的引言内容编入本部分前言中。

本部分代替GB／T1309--1987(电气绝缘漆布试验方法》。

1309

本部分与GB／T1987相比在编辑格式上作了较大修改。

本部分由中国电器工业协会提出。

51)归口。

本部分由全国绝缘材料标准化技术委员会(SAC／TC

本部分起草单位：桂林电器科学研究所。

本部分主要起草人：罗传勇。

本部分所代替标准的历次版本发布情况为：

1309

——GB／T1987。

60394-2：1972

GB／T1310．2--2009／IEC

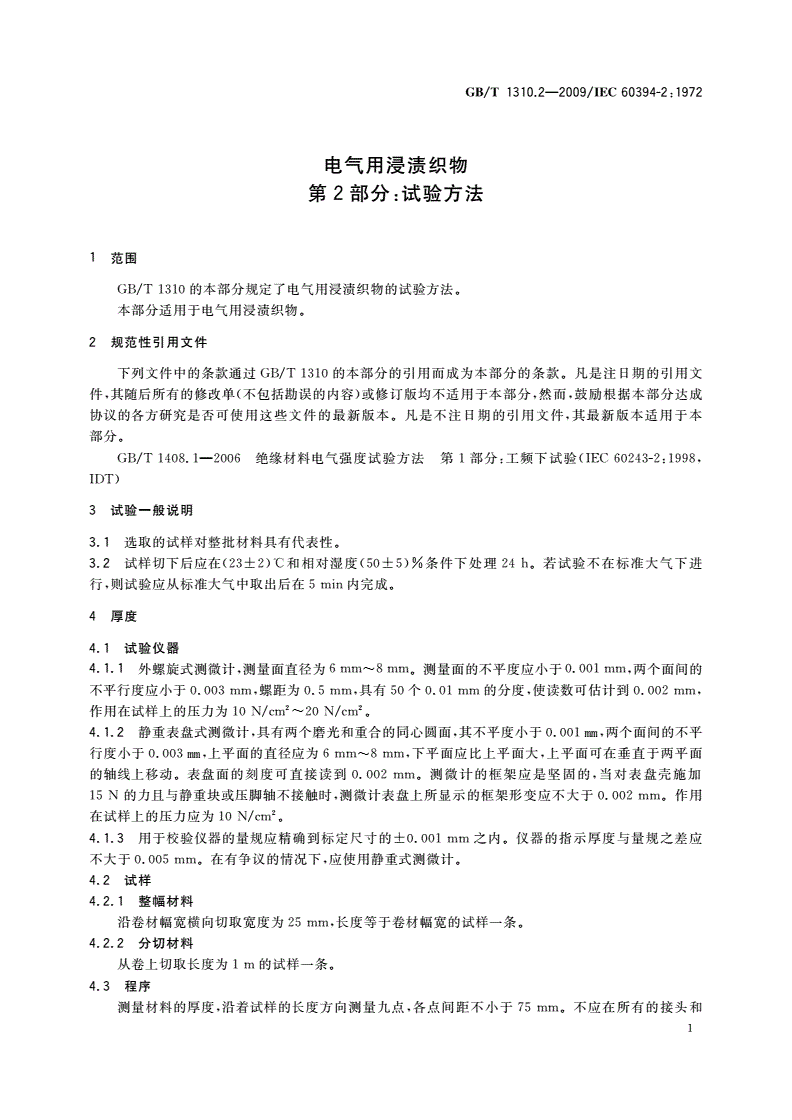

电气用浸渍织物

第2部分：试验方法

1范围

GB／T1310的本部分规定了电气用浸渍织物的试验方法。

本部分适用于电气用浸渍织物。

2规范性引用文件

下列文件中的条款通过GB／T1310的本部分的引用而成为本部分的条款。凡是注日期的引用文

件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

GB／T60243—2：1998，

1408。1—2006绝缘材料电气强度试验方法第1部分：工频下试验(IEC

IDT)

3试验一般说明

3．1选取的试样对整批材料具有代表性。

h。若试验不在标准大气下进

3．2试样切下后应在(23士2)℃和相对湿度(50士5)％条件下处理24

行，则试验应从标准大气中取出后在5rain内完成。

4厚度

4．1试验仪器

mm～8

4．1．1外螺旋式测微计，测量面直径为6mm。测量面的不平度应小于0．001mlTl，两个面间的

mm，

mm，具有50个0．01mm的分度，使读数可估计到0．002

不平行度应小于0．003mm，螺距为0．5

N／cm2～20N／cm2。

作用在试样上的压力为10

m，两个面问的不平

4．1．2静重表盘式测微计，具有两个磨光和重合的同心圆面，其不平度小于0．001

mm～8

行度小于0．003m，上平面的直径应为6mrfi，下平面应比上平面大，上平面可在垂直于两平面

mm。测微计的框架应是坚固的，当对表盘壳施加

的轴线上移动。表盘面的刻度可直接读到0．002

15N的力且与静重块或压脚轴不接触时，测微计表盘上所显示的框架形变应不大于0．002mm。作用

在试样上的压力应为10N／cm2。

4．1．3用于校验仪器的量规应精确到标定尺寸的土o．001mm之内。仪器的指示厚度与量规之差应

不大于0．005mm。在有争议的情况下，应使用静重式测微计。

4．2试样

4．2．1整幅材料

沿卷材幅宽横向切取宽度为25mm，长度等于卷材幅宽的试样一条。

4．2．2分切材料

从卷上切取长度为im的试样一条。

4．3程序

测量材料的厚度，沿着试样的长度方向测量九点，各点间距不小于75mm。不应在所有的接头和

1

GB／T1310．2--2009／IEC60394-2：1972

带边处测量。

4．4结果

记录九个测量值，结果取中值。

5耐水解性

5．1试样

mmX50

一片约为125mm的浸渍织物或者相等面积的窄条。

5．2程序

把试样卷起，放进一个厚壁的硼硅酸盐试管，试管长约IZ5mm，直径约16ram(见图1)，试管中加

入2mm深的蒸馏水。

取一段直径约0．6mm的镀锡铜线，把靠近试样的那一端弯成与长度方向成直角的圆圈，然后把铜

线插入试管中。截断铜线使它能全部插在试管中起阻滞作用，防止试管密封或翻转时试样滑进水里。

密封试管，例如在火焰上将试管开口端拉细密封，注意不应使密封处试管壁的厚度过分地减小。

试管冷却后垂直地放于烘箱中，密封端向下，在(105-E2)℃下保持按材料规范规定的时间。

5．3结果

试验之中随时并在规定周期终点之后，检查试样上漆膜流动的现象。漆膜不应呈现显著的流动。

在已经达到规定时间而漆膜没有显著的流动时，将试样从试管中取出，检查试样的表面状况，如粘连，开

卷时漆膜的移动和溶胀，记录观测结果。

注：为把爆炸的危险和对人的伤害减到最小程度，本试验必须采用厚壁试管，作为安全预防措施，建议把人和试管

分隔开。

6织物对油的影响

6．1程序

把10g左右的浸渍织物切成面积约为5
