GB/T 25339-2010 铁路轨排铺轨机

ICS45.120

S19

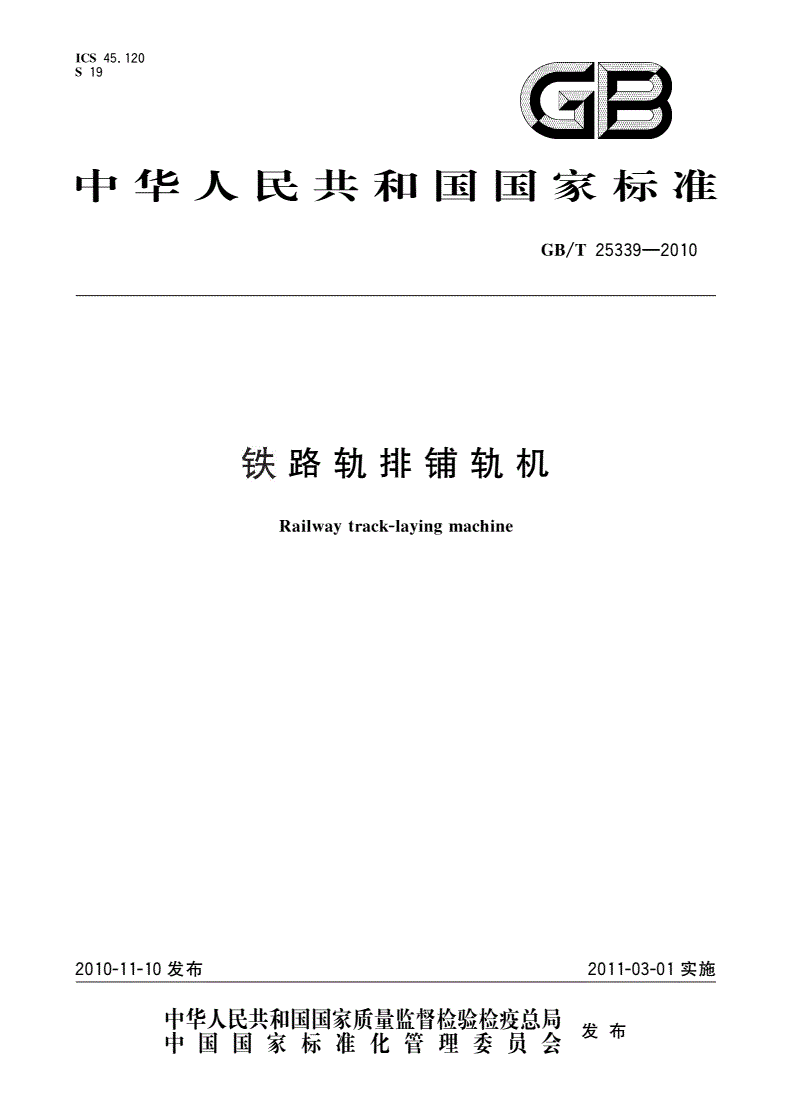

中华人民共和国国彖标准

GB/T25339—2010

铁路轨排铺轨机

Railwaytrack-layingmachine

2010-11-10发布2011-03-01实施

GB/T25339—2010

■ir■■i

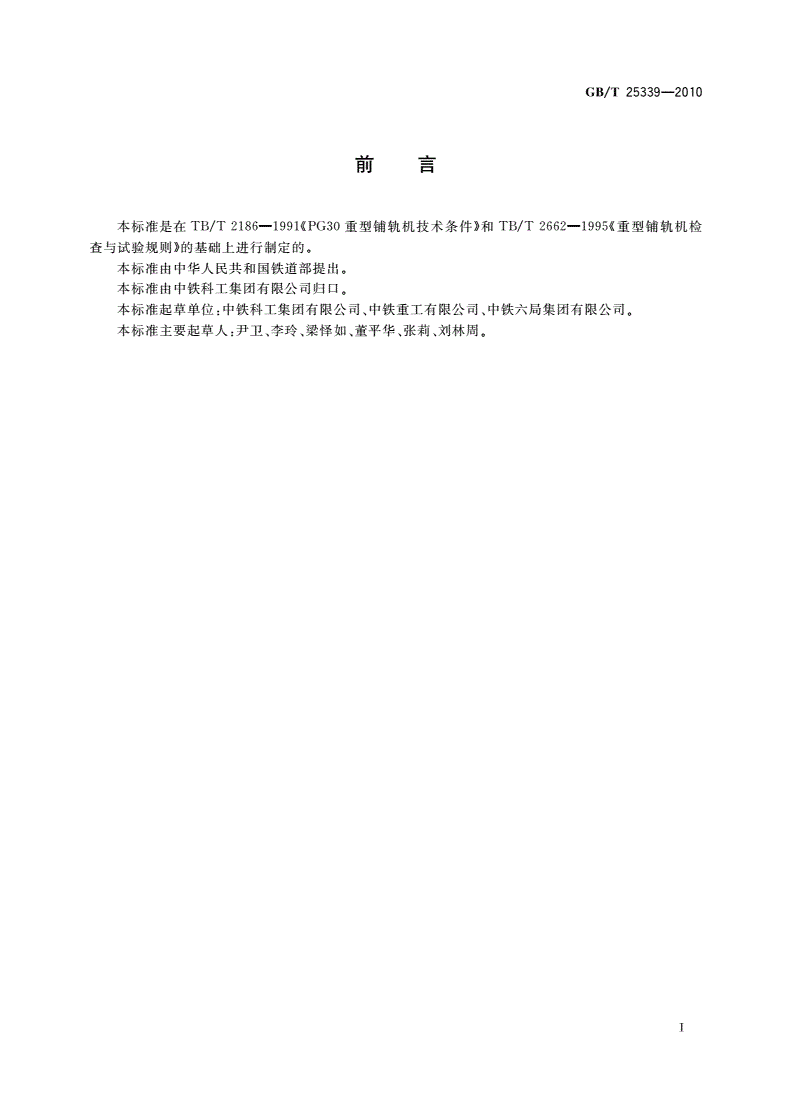

刖吕

本标准是在TB/T2186—1991«PG3O重型铺轨机技术条》和TB/T2662—1995《重型铺轨机检

查与试验规则》的基础上进行制定的。

本标准由中华人民共和国铁道部提出。

本标准由中铁科工集团有限公司归口。

本标准起草单位：中铁科工集团有限公司、中铁重工有限公司、中铁六局集团有限公司。

本标准主要起草人:尹卫、李玲、梁烽如、董平华、张莉、刘林周。

T

GB/T25339—2010

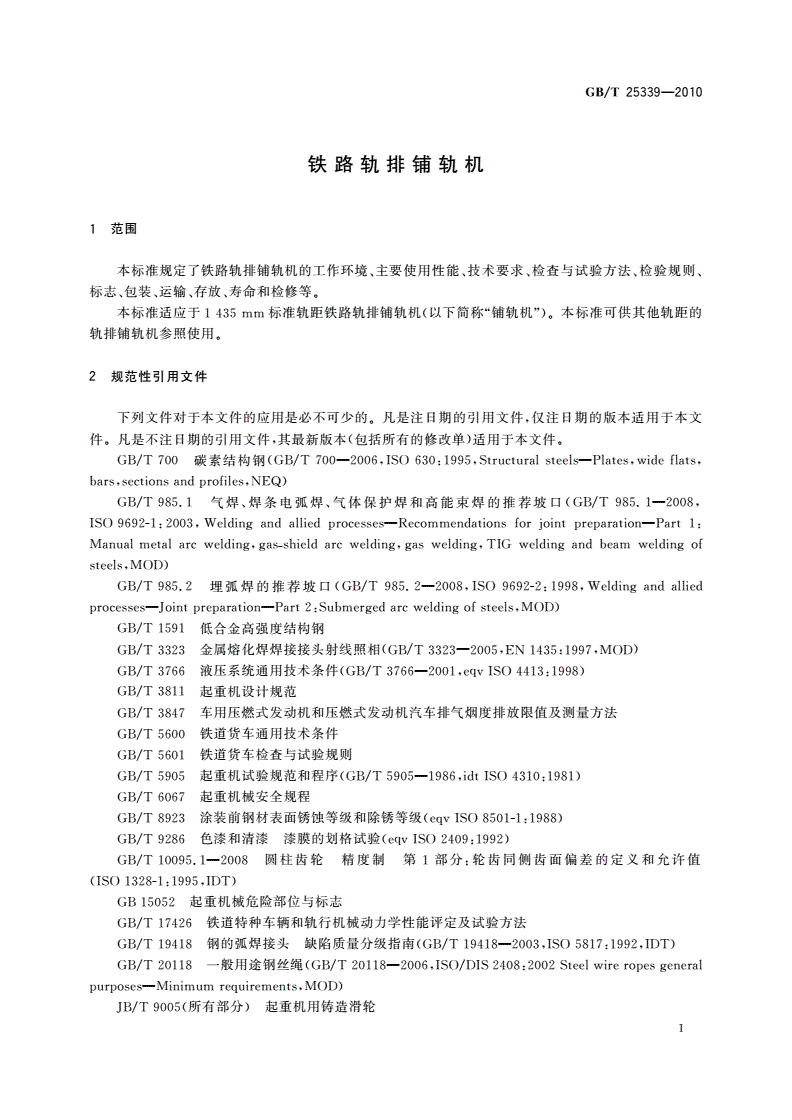

铁路轨排铺轨机

1范围

本标准规定了铁路轨排铺轨机的丁-作环境、主要使用性能、技术要求、检查与试验方法、检验规则、

标志、包装、运输、存放、寿命和检修等。

本标准适应于1435mm标准轨距铁路轨排铺轨机(以下简称“铺轨机”)。本标准可供其他轨距的

轨排铺轨机参照使用。

2规范性引用文

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

。凡是不注日期的引用文，其最新版本(包括所有的修改单)适用于本文。

GB/T700碳素结构钢(GB/T700一2006,ISO630:1995,Structuralsteels—Plates,wideflats,

bars.sectionsandprofiles,NEQ)

GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口(GB/T985.1—2008,

ISO9692-1:2003,Weldingandalliedprocesses一Recommendationsforjointpreparation—Part1:

Manualmetalarcwelding,gas-shieldarcvzelding,gaswelding,TIGweldingandbeamweldingof

steels,MOD)

GB/T985.2埋弧焊的推荐坡口(GB/T985.2—2008,ISO9692-2:1998,Weldingandallied

processes一Jointpreparation—Part2:Submergedarcweldingofsteels,MOD)

GB/T1591低合金高强度结构钢

GB/T3323金属熔化焊焊接接头射线照相(GB/T3323—2005,EN1435：1997,M()D)

GB/T3766液压系统通用技术条(GB/T3766—2001,eqvISO4413:1998)

GB/T3811起重机设计规范

GB/T3847车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法

GB/T5600铁道货车通用技术条

GB/T5601铁道货车检查与试验规则

GB/T5905起重机试验规范和程序(GB/T5905—1986,idtISO4310：1981)

GB/T6067起重机械安全规程

GB/T8923涂装前钢材表面锈蚀等级和除锈等级(eqvISO8501-1：1988)

GB/T9286色漆和清漆漆膜的划格试验(eqvISO2409:1992)

GB/T10095.1—2008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值

(ISO1328-1：1995,IDT)

GB15052起重机械危险部位与标志

GB/T17426铁道特种车辆和轨行机械动力学性能评定及试验方法

GB/T19418钢的弧焊接头缺陷质量分级指南(GB/T19418—2003,ISO5817：1992,IDT)

GB/T20118一般用途钢丝绳(GB/T20118—2006,IS()/DIS2408：2002Steelwireropesgeneral

purposes—Minimumrequirements,MOD)

JB/T9005(所有部分)起重机用铸造滑轮

1

GB/T25339—2010

JB/T9006（所有部分）起重机用铸造卷筒

JB/T10559起重机械无损检测钢焊缝超声检测

TB/T1.1铁道车辆标记一般规则

TB/T1.2铁道车辆标记文字与字体

TB/T1335铁道车辆强度设计及试验鉴定规范

TB/T1464铁道机车车辆用碳钢铸件通用技术条

TB1560货车安全技术的一般规定

TB/T1580新造机车车辆焊接技术条

TB/T2232JZ-7型机车制动机单机试验验收技术条

TB/T2879.3铁路机车车辆涂料及涂装第3部分:金属和非金属材料表面处理技术条

TB/T2879.4铁路机车车辆涂料及涂装第4部分:货车防护和涂装技术条

TB/T2879.6铁路机车车辆涂料及涂装第6部分:涂装质量检查和验收规程

TB/T2911车辆钏接通用技术条

3工作环境

3.1海拔高度:<2000m0

3.2环境温度：一20°C〜+45°C。

3.3设计抗风能力，应满足：

a）非工作状态（可加临时固定措施）：<11级（风速对应为：2&5m/s~32.6m/s）;

b）丁作状态：W6级（风速对应为：10.8m/s〜13.8m/s）o

3.4不应有易燃、易爆及腐蚀性气体。

3.5铺轨机的工作环境有特殊要求时，由用户（需方）与生产供应商（供方）进行协商，应对发动机、电动

机、电气系统、液压系统及制动系统等进行校核或适应性设计。

4主要使用性能

4.1铺轨机应能铺设25m的DI型轨枕轨排及此规格以下的轨排。

4.2铺轨机宜能架设跨度16m及此规格以下的各种钢筋混凝土T梁。

4.3铺轨机通过最小曲线半径不应大于180m,铺轨最小曲线半径不应大于350m。

4.4铺轨机自行爬坡能力不应小于16%oo

4.5铺轨机理论设计铺轨速度不应小于1.5千米每台班（每台班8h）0

4.6铺轨机横向及纵向稳定性计算应符合GB/T3811的规定;各施工工况下的爬坡能力、制动性能计

算应符合TB/T2232的规定要求，铺轨机运输状态下轴重不应大于23I,丁作状态下轴重不应大于

34t0

4.7铺轨机铺轨或架梁作业时其机臂有效悬臂处的下挠度不应大于有效悬臂长度的1/50。

4.8铺轨机长途过轨运输不宜大解体。

5技术要求

5.1一般要求

铺轨机主机和辅机（机动平车）的设计和制造应符合本标准、GB/T3811.GB/T5905.GB/T6067、

GB/T5600.TB1560等相关标准及按规定程序批准的图样和技术文件的规定。

2

GB/T25339—2010

5.2材料

5.2.1铺轨机主机车上部分金属结构件的材质，碳素结构钢按GB/T700、低合金结构钢按

GB/T1591,牌号的选用不应低于表1的规定。

表1

构件类别重要构一般构

T.作环境温度>-20°C-25°C20°C<>-25°C

Q235CQ235DQ235A

钢材牌号

Q345CQ345D

注：重要构件扌旨机臂、立柱、扁担及小车架等。

5.2.2重要构件的钢材在涂装前应进行表面喷（抛）丸的除锈处理，应达到GB/T8923中规定的

Sa2+级，其余构件应达到Sa2级或St2级（手工除锈）。

5.2.3铺轨机主机用平车及辅机用平车（以下简称“车辆部分”）金属结构件的材质应符合GB/T5600

的有关规定。

5.3主要零部

5.3.1铺轨机车辆用车轮、车轴、车钩等应符合GB/T5600及现行技术文件要求。

5.3.2其他主要零部件应采用符合或综合性能不低于下列标准的零部：

钢丝绳GB/T20118

齿轮精度不低于GB/T10095.1—2008规定的887级

铸造滑轮JB/T9005

铸造卷筒JB/T9006

5.4焊接

5.4.1焊接坡口应符合GB/T985.1和GB./T985.2的规定，特殊接头应在图样上标明。

5.4.2焊缝外部检查应无目测可见的明显缺陷，焊接外观应符合GB/T19418的要求。

5.4.3铺轨机重要结构，包括主机车上部分的机臂、立柱、扁担及小车架等对接焊缝应进行无损探

伤，射线探伤时不应低于GB/T3323中规定的D级，超声波探伤时不应低于JB/T10559中规定的

I级，其他全焊透焊缝应进行超声波探伤，其焊缝等级不应低于JB/T10559中规定的II级;铺轨机用车

辆的车体、转向架构架等应符合按规定程序批准的该车技术条件的要求。

5.4.4车辆的焊接应符合TB/T1580的规定，施焊时应避免轴颈、轴承受到损伤，应保证电流不通过

轮对、轴箱、轴承及其附。

5.5车辆

5.5.1铺轨机车辆强度和刚度，在过轨运输及施工状态下均应符合TB/T1335的规定，动力学试验应

符合GB/T17426的要求。

5.5.2车辆钏接应符合TB/T2911的规定。

5
