DB37/T 2878.1-2016 农产品收获机械 通用技术要求 第1部分：大葱挖掘机

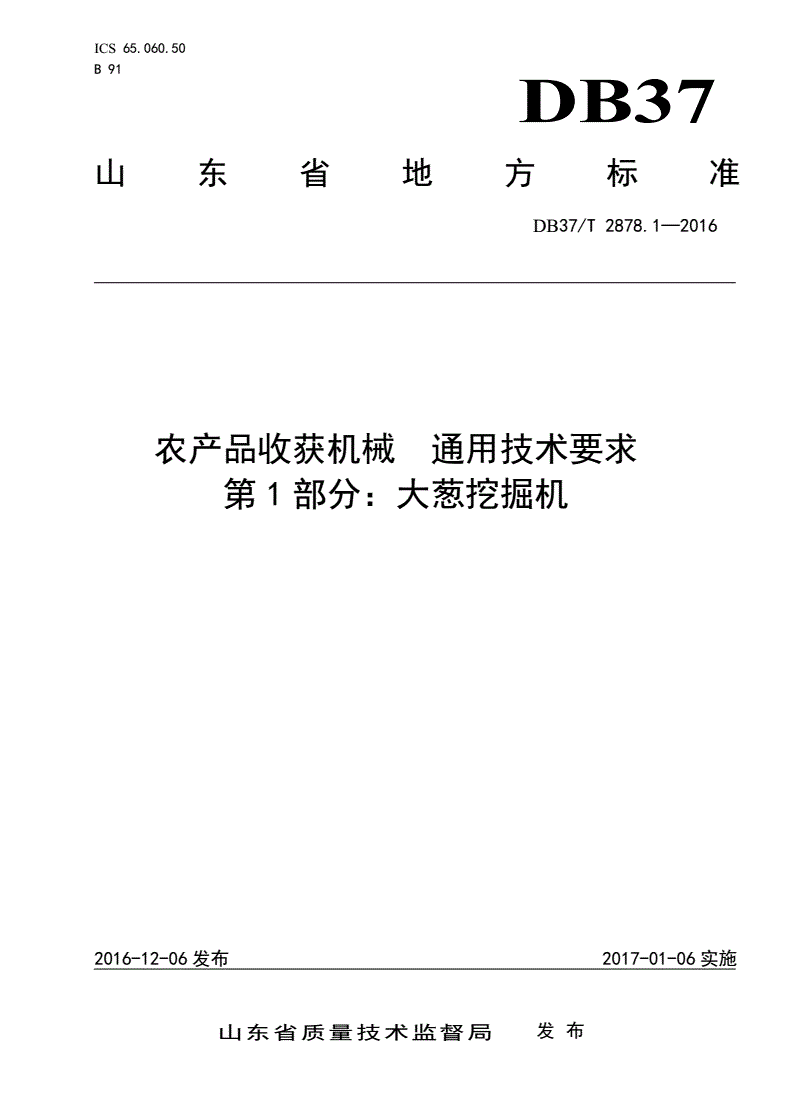

ICS65.060.50

B91

DB37

山东省地方标准

DB37/T2878.1—2016

农产品收获机械通用技术要求

第1部分：大葱挖掘机

2016-12-06发布2017-01-06实施

山东省质量技术监督局发布

DB37/T2878.1—2016

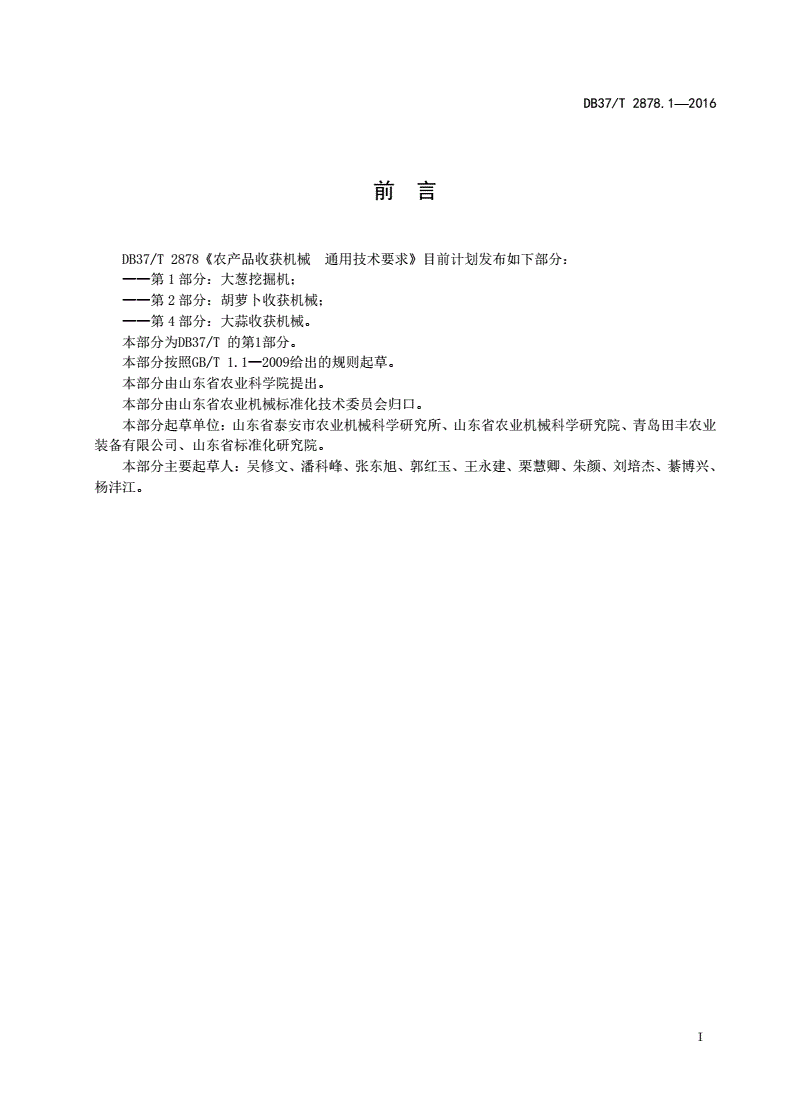

前言

DB37/T2878《农产品收获机械通用技术要求》目前计划发布如下部分：

——第1部分：大葱挖掘机；

——第2部分：胡萝卜收获机械；

——第4部分：大蒜收获机械。

本部分为DB37/T的第1部分。

本部分按照GB/T1.1—2009给出的规则起草。

本部分由山东省农业科学院提出。

本部分由山东省农业机械标准化技术委员会归口。

本部分起草单位：山东省泰安市农业机械科学研究所、山东省农业机械科学研究院、青岛田丰农业

装备有限公司、山东省标准化研究院。

本部分主要起草人：吴修文、潘科峰、张东旭、郭红玉、王永建、栗慧卿、朱颜、刘培杰、綦博兴、

杨沣江。

I

DB37/T2878.1—2016

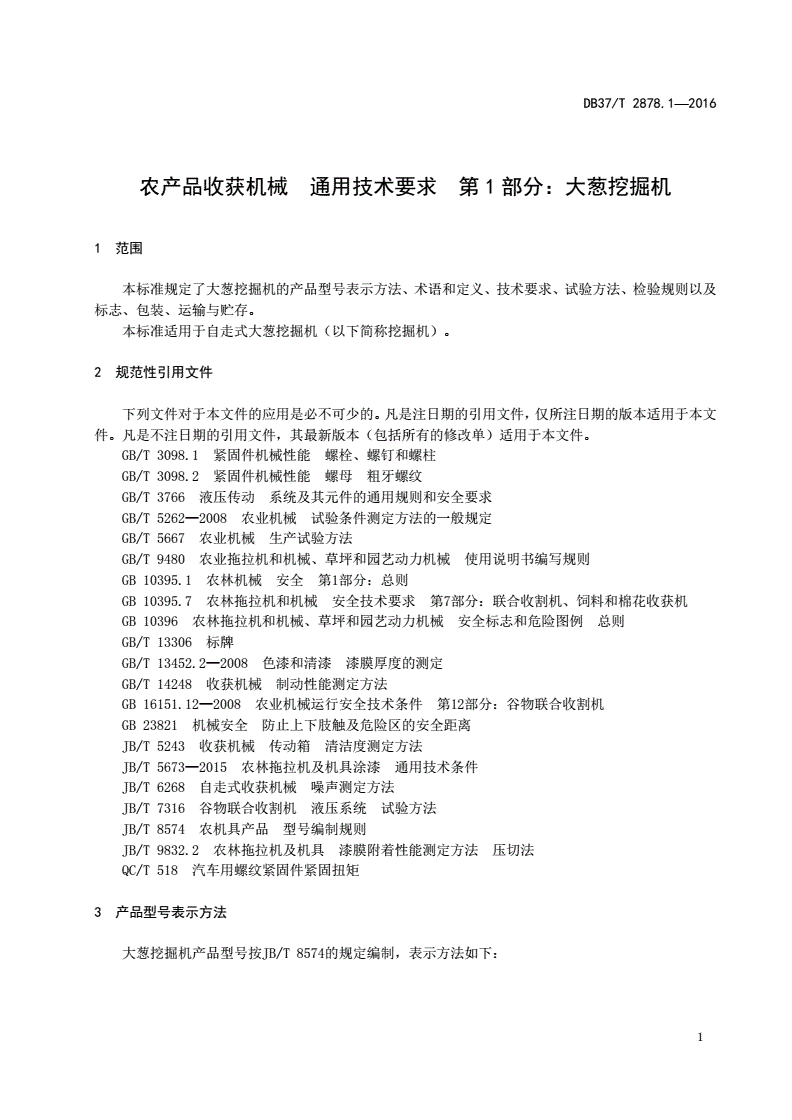

农产品收获机械通用技术要求第1部分：大葱挖掘机

1范围

本标准规定了大葱挖掘机的产品型号表示方法、术语和定义、技术要求、试验方法、检验规则以及

标志、包装、运输与贮存。

本标准适用于自走式大葱挖掘机（以下简称挖掘机）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱

GB/T3098.2紧固件机械性能螺母粗牙螺纹

GB/T3766液压传动系统及其元件的通用规则和安全要求

GB/T5262—2008农业机械试验条件测定方法的一般规定

GB/T5667农业机械生产试验方法

GB/T9480农业拖拉机和机械、草坪和园艺动力机械使用说明书编写规则

GB10395.1农林机械安全第1部分：总则

GB10395.7农林拖拉机和机械安全技术要求第7部分：联合收割机、饲料和棉花收获机

GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图例总则

GB/T13306标牌

GB/T13452.2—2008色漆和清漆漆膜厚度的测定

GB/T14248收获机械制动性能测定方法

GB16151.12—2008农业机械运行安全技术条件第12部分：谷物联合收割机

GB23821机械安全防止上下肢触及危险区的安全距离

JB/T5243收获机械传动箱清洁度测定方法

JB/T5673—2015农林拖拉机及机具涂漆通用技术条件

JB/T6268自走式收获机械噪声测定方法

JB/T7316谷物联合收割机液压系统试验方法

JB/T8574农机具产品型号编制规则

JB/T9832.2农林拖拉机及机具漆膜附着性能测定方法压切法

QC/T518汽车用螺纹紧固件紧固扭矩

3产品型号表示方法

大葱挖掘机产品型号按JB/T8574的规定编制，表示方法如下：

1

DB37/T2878.1—2016

示例：第二次改进设计，收获行数为1行的大葱挖掘机表示为：4DC-1B。

4术语和定义

下列术语和定义适用于本文件。

4.1

大葱挖掘机

用于将土壤、大葱松动易于拔取的自走式大葱挖掘机械。

4.2

作业高度

指挖掘机停放水平地面上，其底盘最下突出部位与水平地面的距离。

4.3

挖掘铲作业宽度

挖掘振动铲作业时，松动工作面的宽度。

4.4

挖掘深度

挖掘机作业时，土壤表面到挖掘铲底面的距离。

5技术要求

5.1性能要求

挖掘机在额定的工作速度且满足土壤条件为沙质或壤土，土壤坚实度不大于1.2MPa。大葱生长深

度不大于50cm，成熟适宜的条件下作业，作业性能应符合表1的规定。

表1大葱挖掘机性能指标

序号项目性能指标

1纯工作小时生产率/（hm2/h）不低于设计值

2损伤率/%≤5

3作业高度/mm1000～1200

4挖掘铲作业宽度/mm30～45

5挖掘深度/mm0～150范围内连续调节

2

DB37/T2878.1—2016

表1大葱挖掘机性能指标（续）

序号项目性能指标

环境噪声≤89

6噪声/dB(A)

驾驶员操作位置处噪声密闭驾驶室≤90；简易驾驶室≤94

7挖掘铲静沉降（液压系统）/mm≤10

5.2可靠性

挖掘机平均故障间隔时间应不小于50h，有效度应不小于93%。

5.3安全要求

5.3.1挖掘机的安全要求应符合GB10395.1和GB10395.7的要求。

5.3.2各传动轴、带轮、链轮、传动带和链条等外露传动部件和高温部位应有防护装
