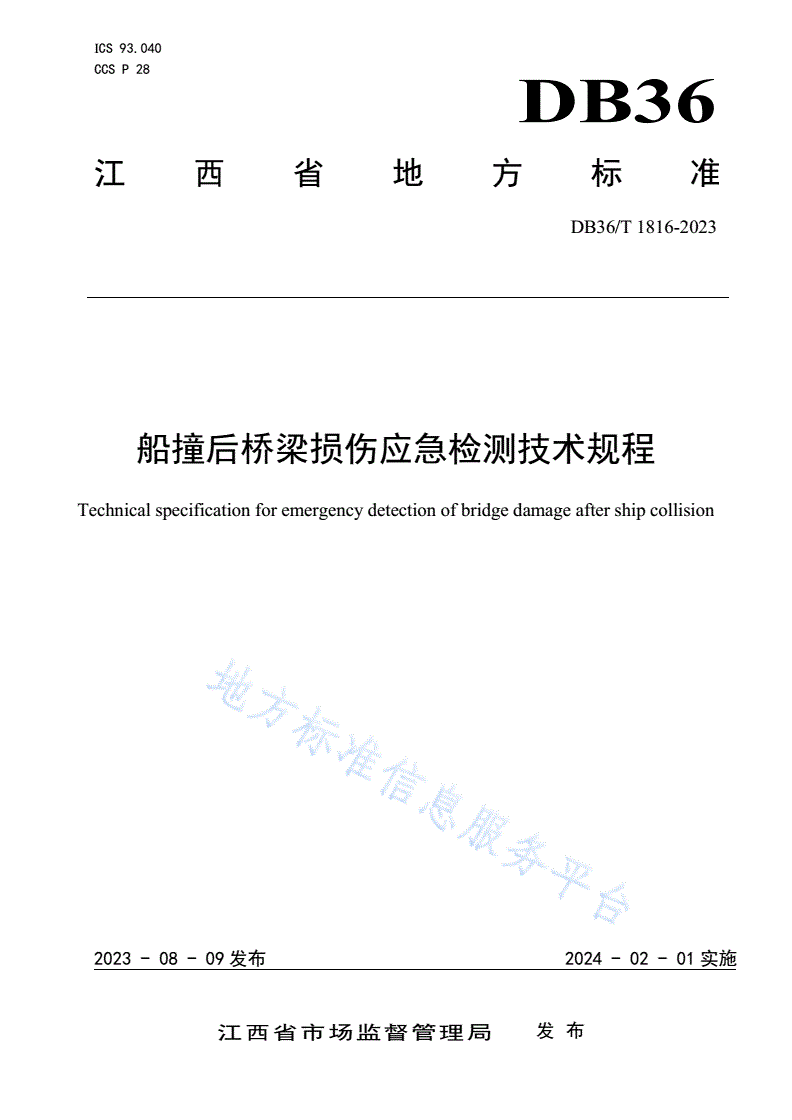

DB36/T 1816-2023 船撞后桥梁损伤应急检测技术规程

ICS93.040

CCSP28

DBDB36/3XXXXX—6XXXX

江西省地方标准

DB36/T1816-2023

船撞后桥梁损伤应急检测技术规程

Technicalspecificationforemergencydetectionofbridgedamageaftershipcollision

2023-08-09发布2024-02-01实施

江西省市场监督管理局发布

DB36/T1816-2023

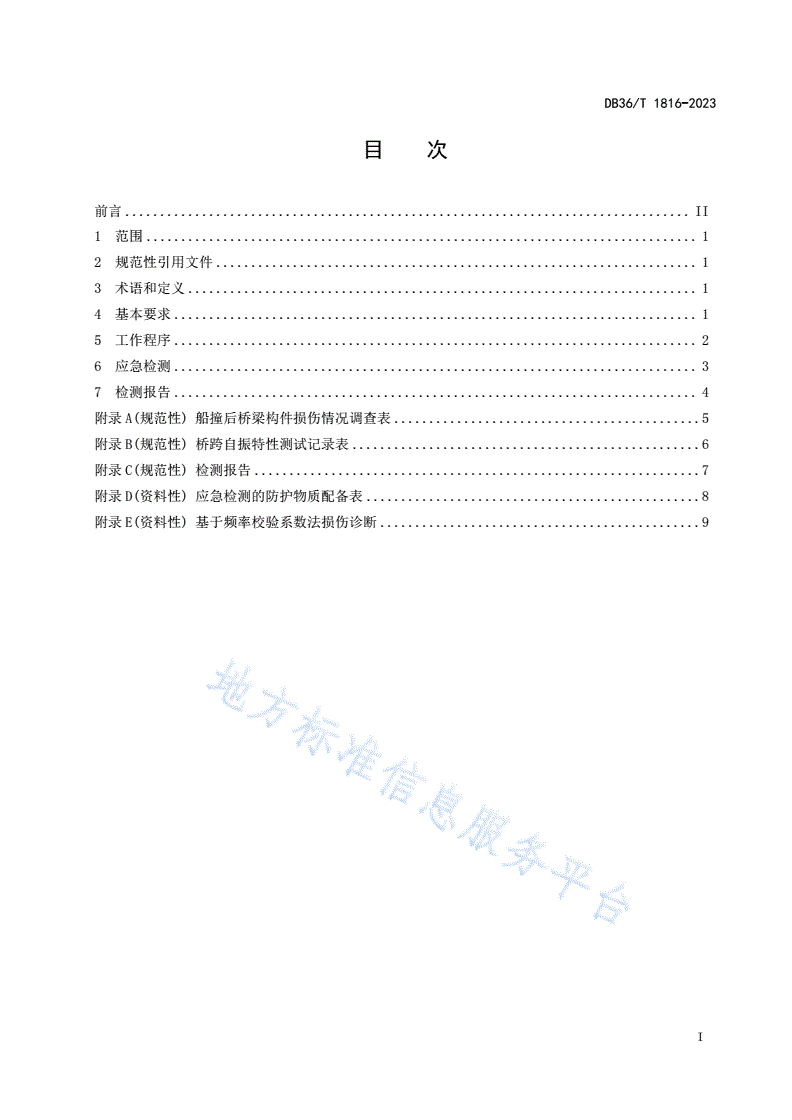

目  次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本要求...........................................................................1

5工作程序...........................................................................2

6应急检测...........................................................................3

7检测报告...........................................................................4

附录A(规范性)船撞后桥梁构件损伤情况调查表............................................5

附录B(规范性)桥跨自振特性测试记录表..................................................6

附录C(规范性)检测报告................................................................7

附录D(资料性)应急检测的防护物质配备表................................................8

附录E(资料性)基于频率校验系数法损伤诊断..............................................9

I

DB36/T1816-2023

前言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江西省交通运输厅提出并归口。

本文件起草单位：江西省交通科学研究院有限公司、江西省交通投资集团有限责任公司、江西交通

职业技术学院、江西省综合交通运输事业发展中心、南昌市公路事业发展中心、江西省高等级航道事务

中心、江西省港航设计院有限公司。

本文件主要起草人：伍建强、荣耀、温永华、代力、周叶军、朱泽文、刘永明、孙洋、朱俊、黄新

赞、张耀平、万小俊、罗春、文志华、江斌、刘炎、林旭、吴继锋、李德慧、邓泽城、龚昕、李从财、

曾学、朱斌。

II

DB36/T1816-2023

船撞后桥梁损伤应急检测技术规程

1范围

本文件规定了船撞后桥梁损伤应急检测的术语和定义、基本要求、工作程序、应急检测、检测报告

等。

本文件适用于公路与城市桥梁，其它类型桥梁可参考本文件执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50026工程测量标准

CECS21超声法检测混凝土缺陷技术规程

CJJ99城市桥梁养护技术标准

CJJ/T233城市桥梁检测与评定技术规范

JTG/T3360-02公路桥梁抗撞设计规范

JTG/T5214在用公路桥梁现场检测技术规程

JTGH11公路桥涵养护规范

JTG/TH21公路桥梁技术状况评定标准

JTG/TJ21公路桥梁承载能力检测评定规程

3术语和定义

下列术语和定义适用于本文件。

3.1

船撞桥梁事故shipcollisionwithbridgeaccident

桥梁在运营阶段发生船舶撞击时，导致桥梁结构出现各种不同程度损伤的事故。

3.2

应急检测emergencydetection

船撞后造成桥梁损伤时，对桥梁现状进行快速的检测。

3.3

振动测试vibrationtest

通过激振测试桥梁结构的自振特性和振动响应。

4基本要求

4.1应急检测人员的要求

4.1.1应具备职业道德素养，了解桥梁相关标准与规范，掌握安全和环境保护知识。

4.1.2应具备与应急检测相适应的身体素质和心里素质；且有接收报警或指令后迅速响应的能力，应

根据事件类型做好人员、装备、车辆和后勤保障物资的检查和准备。

1

DB36/T1816-2023

4.1.3应掌握有关桥梁救援工作的基本理论和基本知识，且应具备处置桥梁突发事件（塌陷、变形、

移位、断裂、垮塌等）等专业应急救援能力。

4.1.4应具备桥梁工程检测要求的资格和能力。

4.1.5应具备不同环境下的自我防护能力。

4.1.6能够根据应急检测现场情况，及时上报信息。

4.1.7潜水员潜水作业应符合国家和行业现行有关标准的规定。

4.2应急检测单位的要求

4.2.1应具有交通运输主管部门颁发的公路工程综合甲级试验检测资质或桥梁隧道工程专项试验检测

资质，且在合格有效期内。

4.2.2应取得省级及以上计量监督部门颁发的计量认证（CMA）证书，且在合格有效期内。

4.2.3具有先进的桥梁检测专业设备，设备技术性能应符合相关标准的规定，设备应按规定进行定期

检定、校准。

4.2.4应完成过类似应急检测项目。

4.3应急检测安全的要求

4.3.1坚持以人为本，减少危害的原则。

4.3.2建立应急检测预案，防止因组织不力而延误应急检测，减少损失。

4.3.3撞击后，在移除肇事船过程中，应避免对桥梁的二次损伤。

4.3.4对现场人员是否存在违章操作进行检查。

4.3.5及时掌握天气预报的信息。

5工作程序

5.1船撞后桥梁损伤应急检测工作程序详见图1。

接收任务

搜集事故信息

编制应急检测方案

现场检测

补

充

检

查

数据分析

检测报告

图1
