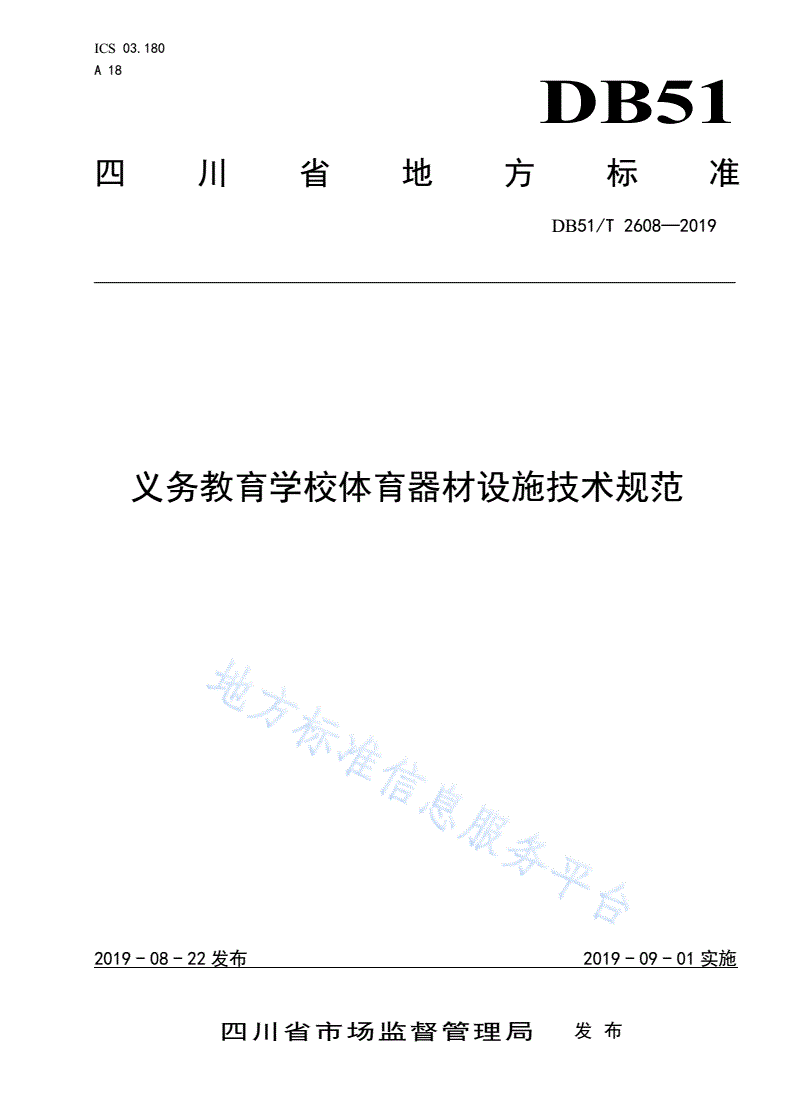

DB51/T 2608-2019 义务教育学校体育器材设施技术规范

ICS03.180

A18

DB51

四川省地方标准

DB51/T2608—2019

义务教育学校体育器材设施技术规范

2019-08-22发布2019-09-01实施

四川省市场监督管理局发布

DB51/T2608—2019

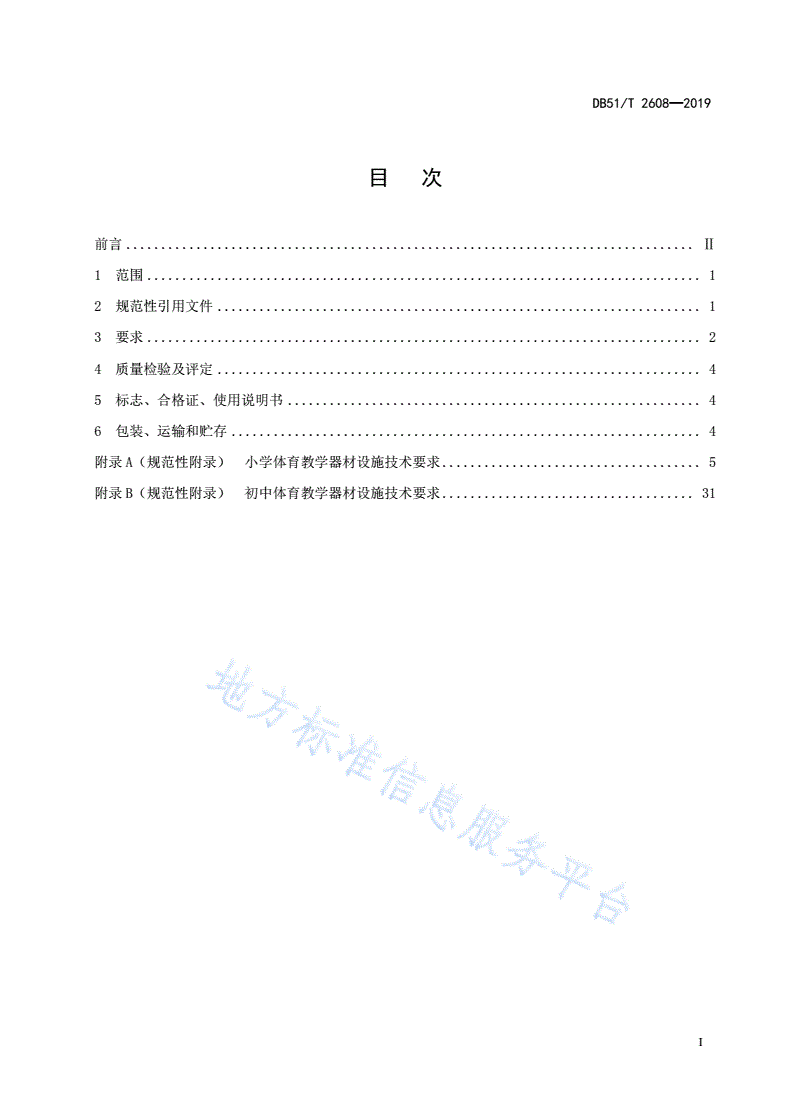

目次

前言.................................................................................Ⅱ

1范围...............................................................................1

2规范性引用文件.....................................................................1

3要求...............................................................................2

4质量检验及评定.....................................................................4

5标志、合格证、使用说明书...........................................................4

6包装、运输和贮存...................................................................4

附录A（规范性附录）小学体育教学器材设施技术要求.....................................5

附录B（规范性附录）初中体育教学器材设施技术要求....................................31

I

DB51/T2608—2019

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由四川省教育厅提出并归口。

本标准由四川省市场监督管理局批准发布。

本标准起草单位：四川省教育厅技术物资装备管理指导中心、南充市教育技术装备所、资阳市教育

技术装备电教所、泸州市教育技术装备管理所、都江堰市中小学教育研究室、成都市龙江路小学、棕北

中学西区实验学校、荣县中学、广元市利州区东城实验学校、四川天平仪器有限公司、新华文轩出版传

媒股份有限公司、重庆斯威特钢琴有限公司、四川赛品汇体育文化传播有限公司、动跃科技成都有限公

司、田联阳光（北京）体育发展公司、同方健康科技（北京）股份有限公司。

本标准主要起草人：刘爱云、陈会蓉、赖泽宇、邢晓川、代倩、王智、胡海洋、李培先、郭学贵、

赵军、陈欣、郑雨、杨勤学、易勇、王建华、刘东、李先凌、黄晓文、屈丽娟。

II

DB51/T2608—2019

义务教育学校体育器材设施技术规范

1范围

本标准规定了义务教育学校体育器材设施的要求、质量检验及评定、标志、合格证、使用说明书、

包装、运输和贮存。

本标准适用于义务教育学校体育器材设施。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T699优质碳素结构钢

GB/T711优质碳素结构钢热轧钢板和钢带

GB4706.1家用和类似用途电器的安全第1部分：通用要求

GB/T4967电子计算器通用技术条件

GB4943.1信息技术设备安全第1部分：通用要求

GB/T4897刨花板

GB8624－2012建筑材料及制品燃烧性能分级

GB8898音频、视频及类似电子设备安全要求

GB/T9813.1计算机通用规范第1部分：台式微型计算机

GB/T11718中密度纤维板

GB/T11881羽毛球

GB/T15102浸渍胶膜纸饰面人造板

GB17498.1－2008固定式健身器材第1部分：通用安全要求和试验方法

GB/T17540台式激光打印机通用规范

GB/T17974台式喷墨打印机通用规范

GB18580室内装饰装修材料人造板及其制品中甲醛释放限量

GB18581－2009室内装饰装修材料溶剂型木器涂料中有害物质限量

GB18583室内装饰装修材料胶粘剂中有害物质限量

GB19272－2011室外健身器材的安全通用要求

GB/T19851.1中小学体育器材和场地第1部分:健身器材

GB/T19851.2中小学体育器材和场地第2部分:体操器材

GB/T19851.3中小学体育器材和场地第3部分:篮球架

GB/T19851.4中小学体育器材和场地第4部分:篮球

GB/T19851.5中小学体育器材和场地第5部分:排球

GB/T19851.6中小学体育器材和场地第6部分:软式排球

GB/T19851.7中小学体育器材和场地第7部分:乒乓球台

GB/T19851.8中小学体育器材和场地第8部分:乒乓球

GB/T19851.9中小学体育器材和场地第9部分:羽毛球拍

GB/T19851.10中小学体育器材和场地第10部分:网球拍

GB/T19851.12中小学体育器材和场地第12部分:学生体质健康测试器材

1

DB51/T2608—2019

GB/T19851.13中小学体育器材和场地第13部分:排球网柱、羽毛球网柱、网球网柱

GB/T19851.14中小学体育器材和场地第14部分：球网

GB/T19851.15中小学体育器材和场地第15部分：足球门

GB/T19851.16中小学体育器材和场地第16部分：跨栏架

GB/T19851.17中小学体育器材和场地第17部分：跳高架

GB/T19851.18中小学体育器材和场地第18部分：实心球

GB/T19851.19中小学体育器材和场地第19部分：垒球

GB/T19851.20中小学体育器材和场地第20部分：跳绳

GB/T19851.21中小学体育器材和场地第21部分：毽球、花毽

GB/T19851.22中小学体育器材和场地第22部分：软式橄榄球

GB/T20096轮滑鞋

GB21746－2008教学仪器设备安全要求总则

GB21748－2008教学仪器设备安全要求仪器和零件的基本要求

GB/T22754网球

GB/T22773机械秒表

GB/T22778液晶数字式石英秒表

GB/T22892足球

GB/T23115乒乓球拍

GB/T23161铅球

GB/T28711无动力类游乐设施秋千

GB/T30005独轮车安全要求

HJ2506环境标志产品技术要求彩色电视广播接收机

JY/T0001－2003教学仪器设备产品一般质量要求

JY/T0002－2003教学仪器设备产品检验规则

JY/T0363视频展示台

JY/T0373教学用液晶投影机

JY/T0456交互式电子白板

JY/T0614交互式电子白板教学功能

JY/T0615交互式电子白板教学资源通用文件格式

QB/T1519纤维卷尺

QB/T2182自行车随车打气筒

QB/T2701乒乓球网架

SJ/T11292计算机用液晶显示器通用规范

SJ/T11343数字电视液晶显示器通用规范

SJ/T11655信息技术移动存储移动硬盘通用规范

3要求

3.1总则

凡是进入学校的体育器材设施，均需取得通过资质认定的质量检验机构出具的符合相关标准的合格

检测报告。图书、挂图、音像制品应为国家正式出版物。软件应具有软件著作权证书。

3.2原材料

2

DB51/T2608—2019

体育器材设施的原材料应符合GB21748－2008中4.2的规定，并符合下列要求：

a)使____用天然木材的要求：

____器材中使用的木材不应有虫蛀，并经杀虫处理；

以木材为主体材料的产品或部件，应保证在相对湿度70％的条件下，不发生足以影响器

材性能的形变和明显的外观形变，根据各地区气候条件的不同，木材的最高含水率不应超过

JY/T0001-2003中表3的规定。

b)使用人造板的要求____:

____中密度纤维板应符合GB/T11718的规定；

____刨花板应符合GB/T4897的规定；

____浸渍胶膜纸饰面人造板应符合GB/T15102的规定；

防火板应符合GB8624-2012表1中B1级的规定。

c)使用钢材的要求：应符合GB/T699、GB/T711的规定；

d)使用塑料材料的要求：应有足够的强度，应无毒、无害、不变形、耐高温、耐低温、耐老化

抗静电；

e)室外健身器材应符合GB19272-2011中5.2的规定。

3.3外观

体育器材设施的外观应符合JY/T0001－2003第7章和GB19272-2011中5.10的规定。

3.4安全性

3.4.1安全标志

3.4.1.1应符合GB21746－2008第6章的规定。

3.4.1.2室外健身器材应符合GB19272-2011中5.6的规定。

3.4.2机械安全性

3.4.2.1应符合GB21746－2008中5.3.1～5.3.4的规定。

3.4.2.2室外健身器材主要零部件静负荷能力、稳定性应符合GB19272-2011中5.4、5.5的规定。

3.4.3电器安全性

配备的设备或零件如为强制性认证产品，应获得“CCC”认证；如为非强制性认证产品，其电器安

全要求应符合4706.1、GB4943.1、GB8898、GB21746－2008、GB21748-2008等相关标准的要求。

3.4.4有害物质限量

3.4.4.1人造板应符合GB18580的规定。

3.4.4.2涂料应符合GB18581－2009中表1的规定。

3.4.4.3胶粘剂应符合GB18583的规定。

3.4.4.4室外健身器材应符合GB19272－2011中5.9的规定。

3.5室外健身器材的外形和结构设计

应符合GB19272-2011中5.3的规定。

3.6安装

需要安装的体育器材设施应严格按照相应的国家标准或行业标准要求进行安装，同时应符合

3

DB51/T2608—2019

GB19272-2011中5.7的规定。单杠、双杠、秋千、肋木、平梯、爬竿、爬绳等涉及上下运动弹跳或可

能从空中跌落的器材，其跌落防护应符合GB19272-2011中5.3.3的规定。

3.7室外健身器材安全使用寿命及疲劳性能

室外健身器材应符合GB19272-2011中5.8的规定。

3.8室外健身器材管理与维护

室外健身器材应符合GB19272-2011中第8章的规定。

3.9产品技术要求

3.9.1小学体育器材设施技术要求应符合附录A的规定。

3.9.2初中体育器材设施技术要求应符合附录B的规定。

4质量检验及评定

体育器材设施中有执行国家、行业标准的器材设施按相应标准的检验规则执行，其余器材设施应符

合JY/T0002－2003第4章的规定。

5标志、合格证、使用说明书

应符合JY/T0001－2003第11章和GB19272-2011中7.1、7.1.1、7.1.2、7.1.3的规定。

6包装、运输和贮存

应符合JY/T0001－2003第12章和GB19272-2011中7.2、7.3、7.4的规定。

4

DB51/T2608—2019

附录A

（规范性附录）

小学体育器材设施技术要求

小学体育器材设施技术要求应符合表A.1的规定。

表A.1小学体育器材设施技术要求

序号分类代码名称技术要求

1.像素不小于85万,亮度分解力≥600TV线；

120201000900视频展示台

2.其余应符合JY/T0363的规定

1.液晶电视机，屏幕尺寸≥106.68cm（42英寸）；

2.分辨率≥1920×1080，对比度≥600:1；

3.输入端子HDMI、TV端子、AV端子（2组视频输入）、USB端口、YUV分量

220804000100彩色电视机

输入端口、VGA电脑输入端口；

4.输出端子1组AV视频输出；

5.其余应符合SJ/T11343、HJ2506的规定

1.规格尺寸根据教室面积配置：

教室面积教室容纳学生人数显示面积

<50㎡少于30人≥177.8cm（70英寸）

50㎡～70㎡30人～50人≥215.9cm（85英寸）

>70㎡50人以上≥254.0cm（100英寸）

2.支持主流触控技术，其性能达到教学要求；

交互式电子

3202010003003.支持铅笔、毛笔、钢笔等笔的书写模式，笔画颜色、粗细可调。具有板擦功

白板

能，板擦大小可调；

4.可进行鼠标单击、双击操作，左右键切换。可对页面进行自由移动、局部放

大、局部缩小操作；

5.支持文本文件、图片文件、音视频文件的插入。可对屏幕操作和板书内容进

行录制、回放；

6.其余应符合JY/T0456、JY/T0614、JY/T0615的规定

1.屏幕尺寸≥177.8cm（70英寸）；

2.可视角度：≥178°，亮度：≥300cd/m2，对比度：≥5000/1，分辨率：≥

1920×1080；

3.整机接口：USB≥2、AV≥2、HDMI等,接口前置；

4.内置电脑部分：

交互式教学4.1CPU：主流配置；

420201000500

触摸一体机4.2内存：≥4G；

4.3硬盘≥250G；

4.4内置自适应网卡,具备wifi功能；

4.5预装正版操作系统，常用办公软件；

5.支持铅笔、毛笔、钢笔等笔的书写模式，笔画颜色、粗细可调。具有板擦功

能，板擦大小可调；

5

DB51/T2608—2019

表A.1（续）

序号分类代码名称技术要求

6.可进行鼠标单击、双击操作，左右键切换。可对页面进行自由移动、局部放

大、局部缩小操作；

交互式教学

4202010005007.支持文本文件、图片文件、音视频文件的插入。可对屏幕操作和板书内容进

触摸一体机

行录制、回放；

8.其余应符合SJ/T11292的规定

1.光通量≥3000lm，分辨率≥1024×768；

520201000100投影机

2.其余应符合JY/T0373的规定

1.CPU：主流配置；

2.内存：≥4G；

620101000400计算机3.硬盘：≥250G；

4.安装正版操作系统及常用办公软件；

5.其余应符合GB/T9813.1的规定

1.液晶屏:尺寸≥76.3mm可触摸，可翻转；

2.最大像素：≥2470万有效像素：≥2430万；

3.传感器类型：CMOS；

720805000200摄像机

4.存储介质：SD/SDHC/SDXC卡/MS；

5.记忆录制格式：图片：JPEG，JPEG+RAW；

6.自动白平衡

1.不低于2000万像素，全画幅；

820201000702照相机2.可充电锂电池；

3.支持wifi连接

1.激光或喷墨；

920106000100打印机2.A4幅面，彩色；

3.其余应符合GB/T17540或GB/T17974的规定

移动存储设1.容量≥1T；

1020105020000

备2.其余应符合SJ/T11655的规定

1.函数型；

1130306007002计算器2.10+2位科学函数计算器，独立存储器功能；

3.其余应符合GB/T4967、JY/T0382的规定

1.支持U盘、内存卡；

1220806000100录放音机2.可读光盘；

3.其余应符合JY/T0001的规定

1.便携式，频率响应：100Hz～10kHz,±3dB；

2.使用电源：锂电池,一次充电可连续使用6小时以上；

1320806000902扩音设备3.额定输出功率≥25W，采用ABS工程塑料；

4.音色清晰，声音洪亮，适用面积200m2以上；

5.其余应符合JY/T0001的规定

1.带储气罐/人工充气,适合给各种球类充气；

1430199001400打气筒

2.其余应符合QB/T2182的规定

6

DB51/T2608—2019

表A.1（续）

序号分类代码名称技术要求

1.适用于篮球、排球、足球等球类充气，适用电压：220V，最大气压不小于

150PSI；

1530199001700电动充气泵

2.配有高精度气压表；

3.其余应符合JY/T0001的规定

1.10m，仿皮外壳，苎麻布或其他优质纤维材料制作，防水，防腐蚀；

1630201000901布卷尺2.铜制卡扣和收放扣；

3.其余应符合QB/T1519的规定

1.20m，仿皮外壳，苎麻布或其他优质纤维材料制作，防水，防腐蚀；

1730201000902布卷尺2.铜制卡扣和收放扣；

3.其余应符合QB/T1519的规定；

1.30m，仿皮外壳，苎麻布或其他优质纤维材料制作，防水，防腐蚀；

1830201000903布卷尺2.铜制卡扣和收放扣；

3.其余应符合QB/T1519的规定

1.50m，仿皮外壳，苎麻布或其他优质纤维材料制作，防水，防腐蚀；

1930201000904布卷尺2.铜制卡扣和收放扣；

3.其余应符合QB/T1519的规定

1.不锈钢外壳；

2.供中小学生体育达标和项目的测量和教学用，机械式；

2030203000100机械秒表3.秒表最小刻度：1/10秒，分针：15秒/圈，秒针：30秒/圈，延续走时不小于

6小时；

4.其余应符合GB/T22773的规定

1.分辨率：0.01s，10min测量精度≤0.2s；

2130203000202数字秒表2.最大计时不少于10小时；

3.其余应符合GB/T22778的规定

1.金属制作，手动计数；

2230814102010运动计数器2.计数范围0～9999；

3.其余应符合JY/T0001的规定

1.指针式，不锈钢外壳，表盘直径不小于50mm；

2.方位盘印有八个方向标志线，分度线及字迹均匀清晰，无断线；

2330299000800指南针

3.指针轴承座镶嵌玻璃轴承，小指针为蓝红两色，分别标志南北极；

4.其余应符合JY/T0001的规定

1.接受频率：不窄于3.5MHz～3.6MHz，可收听距离不小于300米；

2.屏幕：彩色带背光；

2430814005700测向仪3.附带一个400MHz～470MHz的可伸缩天线；

4.应附有全机电路原理图和印制板图；

5.其余应符合JY/T0001的规定

7

DB51/T2608—2019

表A.1（续）

序号分类代码名称技术要求

1.规格≥4m×0.5m×1.6m；

2.角钢应采用50mm×50mm；

2560603060000体育器材架3.表面应作防锈处理，有覆盖层，厚薄均匀，不应有露底、皱纹、起泡、脱

皮及明显的划痕等缺陷；

4.其余应符合JY/T0001的规定

1.规格：1200mm×500mm×2400mm；

2.主体采用15mm三聚氰胺饰面板；

3.上部玻璃对开门玻璃镶嵌于门框内，三组挂拍架。中二抽屉。下部三聚氰

体育器材橱

2660503060001胺板对开门柜。下部分2层，隔板可调；

（柜）

4.脚垫:采用ABS工程塑料模具成型制作而成，具有耐磨、防潮、耐腐蚀等特

点；

5.其余应符合JY/T0001的规定

1.长280mm～300mm,直径30mm～42mm,质量≥50g；

2730814000110接力棒2.实木材质或铝合金材质；

3.其余应符合JY/T0001的规定

1.立柱高度1600mm～2000mm；高度刻度500mm～1800mm；

2.横杆托长60mm，宽40mm；

2830814000210跳高架

3.材质立柱铝合金，底座钢板；

4.其余应符合GB/T19851.17的规定

1.不小于3000mm×2000mm×300mm；

2930814000310跳高垫

2.其余应规定GB/T19851.2的规定

1.长3000mm～4000mm，直径25mm～30mm,质量≤2000g，采用不宜折断的适宜

材料制成，不应采用金属材料，除两端外，横截面应呈圆形，颜色醒目；

3030814000510跳高横杆

2.横杆固定在立柱上，中心自然下垂应﹤20mm；

3.其余应符合JY/T0001的规定

1.栏板长度1000mm～1200mm（根据学校跑道宽而定），宽度50mm～70mm；

2.栏架底座长≤700mm，栏架高度550mm～700mm（50mm一档,据不同年龄阶段

而定）；

3130814001010跨栏架

3.栏板倾翻力10N～15N；

4.材质5mm×5mm的方管底座，PVC栏板；

5.其余应符合GB/T19851.16的规定

1.栏板长度1000mm～1200mm（根据学校跑道宽而定），宽度50mm～70mm；

2.栏架底座长≤700mm，栏架高度762mm（栏架高度宜可调节）；

3230814001020跨栏架3.栏板倾翻力16N～20N；

4.材质5mm×5mm方管底座，PVC栏板；

5.其余应符合GB/T19851.16的规定

8

DB51/T2608—2019

表A.1（续）

序号分类代码名称技术要求

1.长690mm，宽≥100mm；

2.三角体抵脚板；

3.长160mm，宽120mm，高130mm；

3330814001710起跑器

4.倾斜度可调整；

5.材质铝合金；

6.其余应符合JY/T0001的规定

1.口径≥5.6mm，子弹直径≤5.5mm,可同时装2发～5发子弹；

2.军用钢发射装置；

3.塑胶手柄；

3430814001910发令枪

4.具有一定撞针冲击力；

5.无后坐力设计；

6.其余应符合JY/T0001的规定

1.田径用跑鞋；

2.具有缓冲、避震、透气；

3530814002700钉鞋3.配起钉器和鞋袋,塑胶跑道用的长钉长不大于7mm，螺纹直径5mm。碳渣跑道

用长钉长不小于9mm，螺纹直径5mm；

4.其余应符合JY/T0001的规定

1.全塑料制品；

2.高度为15cm～75cm；

3630814002810标志筒3.呈圆锥体状；

4.有配重,放置平稳；

5.其余应符合JY/T0001的规定

1.圆周长350mm～780mm；

2.质量1000g±30g；

3.采用适宜的软性材料，球体表面应进行防滑处理,不应有颗粒脱落、裂缝等

3730814002940实心球
