CJ/T 108-2015 铝塑复合压力管(搭接焊)

ICS2304020

G33..

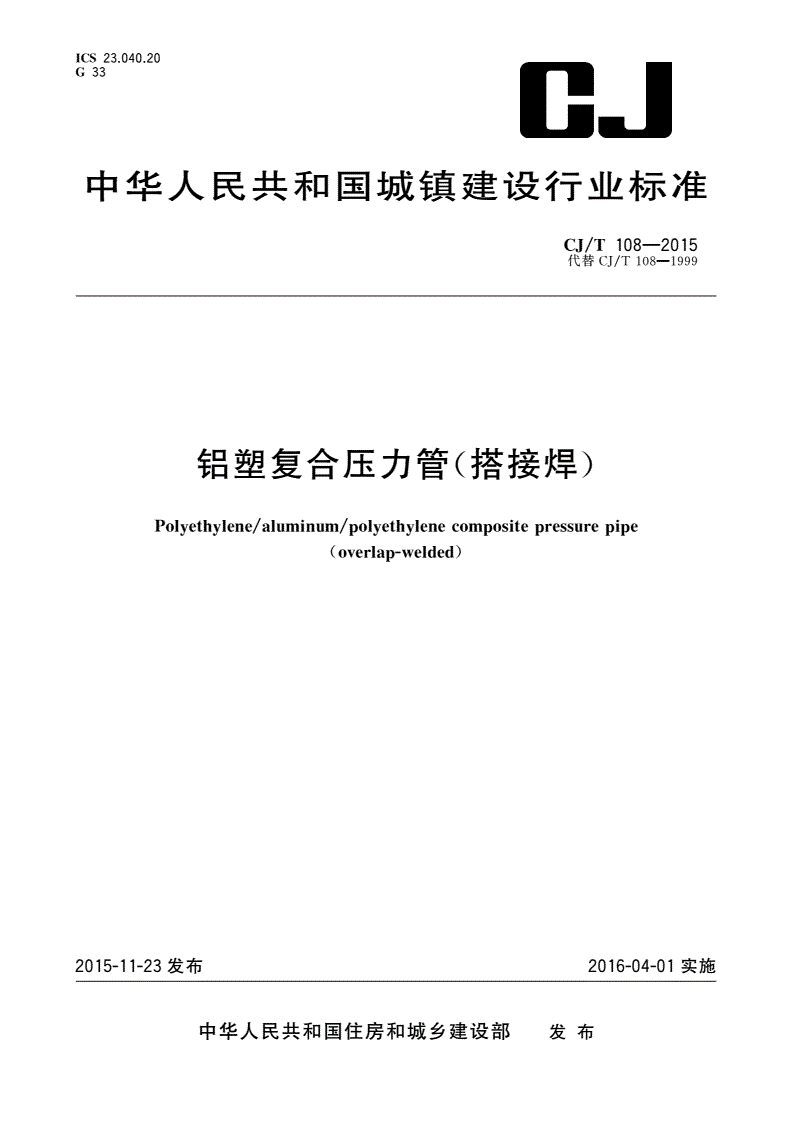

中华人民共和国城镇建设行业标准

CJ/T108—2015

代替

CJ/T108—1999

铝塑复合压力管搭接焊

()

Polyethylene/aluminum/polyethylenecompositepressurepipe

overla-welded

(p)

2015-11-23发布2016-04-01实施

中华人民共和国住房和城乡建设部发布

CJ/T108—2015

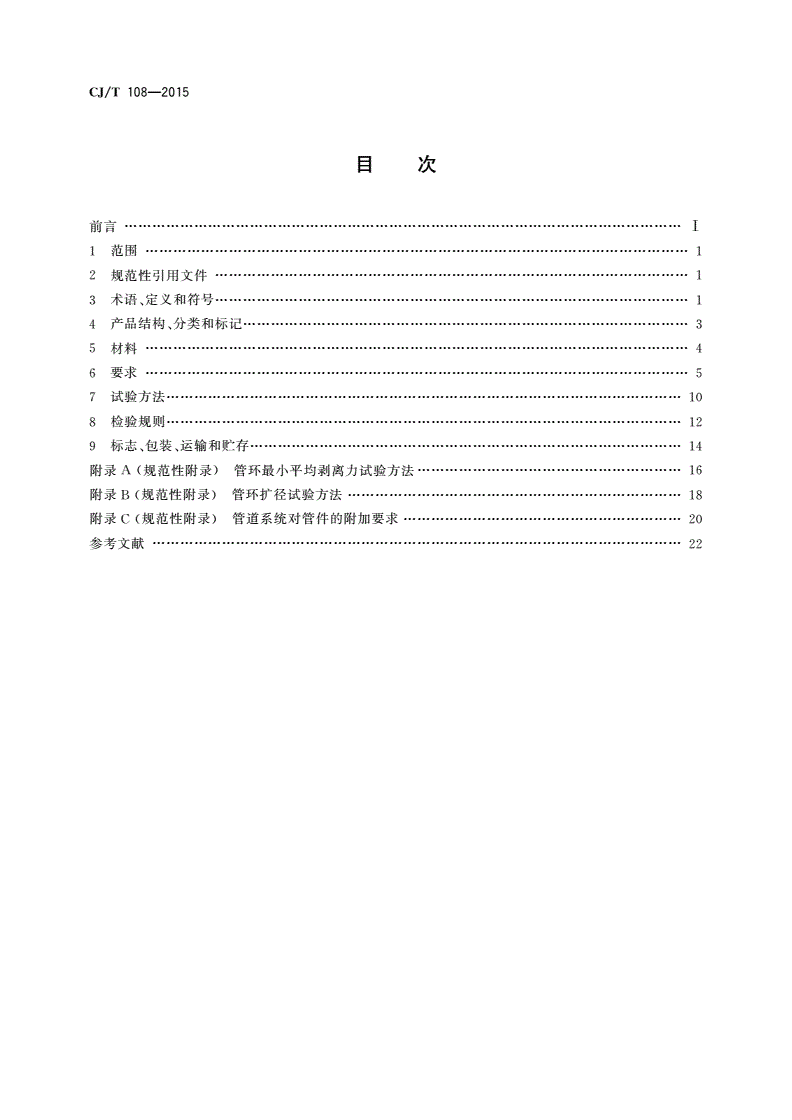

目次

前言

…………………………Ⅰ

范围

1………………………1

规范性引用文件

2…………………………1

术语定义和符号

3、…………………………1

产品结构分类和标记

4、……………………3

材料

5………………………4

要求

6………………………5

试验方法

7…………………10

检验规则

8…………………12

标志包装运输和贮存

9、、…………………14

附录规范性附录管环最小平均剥离力试验方法

A()…………………16

附录规范性附录管环扩径试验方法

B()………………18

附录规范性附录管道系统对管件的附加要求

C()……………………20

参考文献

……………………22

CJ/T108—2015

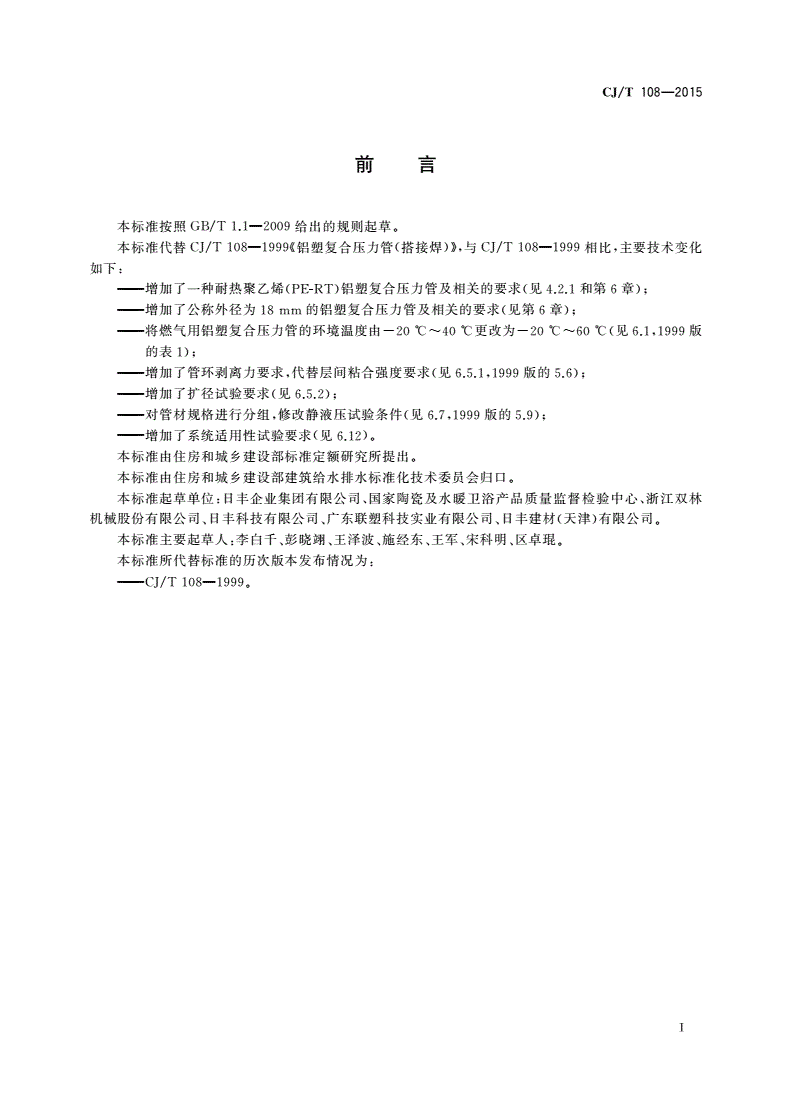

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准代替铝塑复合压力管搭接焊与相比主要技术变化

CJ/T108—1999《()》,CJ/T108—1999,

如下

:

增加了一种耐热聚乙烯铝塑复合压力管及相关的要求见和第章

———(PE-RT)(4.2.16);

增加了公称外径为的铝塑复合压力管及相关的要求见第章

———18mm(6);

将燃气用铝塑复合压力管的环境温度由更改为见版

———-20℃~40℃-20℃~60℃(6.1,1999

的表

1);

增加了管环剥离力要求代替层间粘合强度要求见版的

———,(6.5.1,19995.6);

增加了扩径试验要求见

———(6.5.2);

对管材规格进行分组修改静液压试验条件见版的

———,(6.7,19995.9);

增加了系统适用性试验要求见

———(6.12)。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口

。

本标准起草单位日丰企业集团有限公司国家陶瓷及水暖卫浴产品质量监督检验中心浙江双林

:、、

机械股份有限公司日丰科技有限公司广东联塑科技实业有限公司日丰建材天津有限公司

、、、()。

本标准主要起草人李白千彭晓翊王泽波施经东王军宋科明区卓琨

:、、、、、、。

本标准所代替标准的历次版本发布情况为

:

———CJ/T108—1999。

Ⅰ

CJ/T108—2015

铝塑复合压力管搭接焊

()

1范围

本标准规定了铝塑复合压力管搭接焊的术语和定义符号结构分类和标记材料要求试验方

()、、、、、、

法检验规则标志包装运输和贮存

、、、、。

本标准适用于有压流体冷热水燃气压缩空气及特种流体等的铝塑复合压力管不适用于铝管

(、、),

未进行焊接或无胶粘层复合的塑料夹铝管材以及对接焊铝塑复合压力管

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

金属材料拉伸试验第部分室温试验方法

GB/T228.11:

塑料非泡沫塑料密度的测定第部分浸渍法液体比重瓶法和滴定法

GB/T1033.11:、

塑料拉伸性能的测定第部分模塑和挤塑塑料的试验条件

GB/T1040.22:

塑料术语及其定义

GB/T2035

计数抽样检验程序第部分按接受质量限检索的逐批检验抽样计划

GB/T2828.11:(AQL)

周期检验计数抽样程序及表适用于对过程稳定性的检验

GB/T2829()

塑料试样状态调节和试验的标准环境

GB/T2918

热塑性塑料熔体质量流动速率和熔体体积流动速率的测定

GB/T3682

流体输送用热塑性塑料管材公称外径和公称压力

GB/T4217

流体输送用热塑性塑料管材耐内压试验方法

GB/T6111

塑料管道系统塑料部件尺寸的测定

GB/T8806

燃气用埋地聚乙烯管道系统第部分管材

GB15558.1(PE)1:

流体输送用塑料管材液压瞬时爆破和耐压试验方法

GB/T15560

生活饮用水输配水设备及防护材料的安全性评价标准

GB/T17219

聚乙烯管材与管件热稳定性试验方法

GB/T17391

塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度

GB/T18252

交联聚乙烯管材与管件交联度的试验方法

GB/T18474(PE-X)

铝塑复合压力管第部分铝管对接焊式铝塑管

GB/T18997.22:

3术语定义和符号

、

31术语和定义

.

确立的以及下列术语和定义适用于本文件

GB/T2035。

311

..

铝塑复合压力管polyethylene-aluminumcompositepipe

一种嵌入金属层为焊接铝合金管内外层为共挤聚乙烯塑料各层间通过热熔胶形成胶粘层的复

,,

合管

。

1

CJ/T108—2015

312

..

交联聚乙烯铝塑复合压力管cross-linkedpolyethylene-aluminumcompositepipe

一种内外层为交联聚乙烯的铝塑复合压力管

。

313

..

耐热聚乙烯铝塑复合压力管resistancetemperaturepolyethylene-aluminumcompositepipe

一种内外层为耐热聚乙烯的铝塑复合压力管

。

314

..

内层innerlayer

铝塑复合压力管直接接触输送流体的层面

。

315

..

外层outerlayer

铝塑复合压力管暴露于外部环境的层面

。

316

..

嵌入金属层embeddedmetallayer

铝塑复合压力管中采用焊接方法成型的金属管层该层金属通过热熔胶和内外层塑料相粘结以

。,

增强复合管短期和长期强度减小线性热膨胀系数有效防止氧渗透

,,。

317

..

胶粘层adhesivelayer

位于铝塑复合压力管金属层和塑料层之间的亲和层使铝塑复合压力管的金属和塑料能紧密结合

,

成一体

。

32符号

.

d铝塑复合压力管公称外径

n:。

e铝管层最小壁厚

a:。

e铝塑复合压力管壁厚

m:。

e铝塑复合压力管内层塑料的最小壁厚

n:。

e铝塑复合压力管外层塑料的最小壁厚

w:。

T工作温度

o:。

P工作压力

o:。

交联聚乙烯

PE-X:。

耐热聚乙烯

PE-RT:。

2

CJ/T108—2015

4产品结构分类和标记

、

41产品结构如图1所示

.()

说明

:

塑料内层

1———PE;

内胶粘层

2———;

焊缝

3———;

搭接焊铝管层

4———;

外胶粘层

5———;

塑料外层

6———PE。

图1搭接焊式铝塑复合压力管

42分类

.

421铝塑复合压力管以下简称铝塑管按材料分类如下

..(“”):

聚乙烯铝合金聚乙烯

a)//(PAP);

交联聚乙烯铝合金交联聚乙烯

b)//(XPAP);

耐热聚乙烯铝合金耐热聚乙烯

c)//(RPAP)。

422铝塑管按用途分类如下

..:

冷水用铝塑管

a):L;

热水用铝塑管

b):R;

燃气用铝塑管

c):Q;

特种流体用铝塑管

d):T。

3

CJ/T108—2015

43标记

.

·-·

工作压力

工作温度

标准代号

:CJ/T108

用途代号冷水热水燃气

:L、R、Q、

特种流体

T

外径尺寸

:mm

内径尺寸

:mm

铝塑管代号

:PAP、XPAP、RPAP

示例一种由焊接铝管和聚乙烯复合内径外径作燃气输送用铝塑管标记为

:,20mm,25mm,PAP·2025-

TP

Q·CJ/T108o=40℃o=0.4MPa。

5材料

51聚乙烯树脂

.

铝塑管用聚乙烯类树脂的性能应符合表的要求

1。

表1聚乙烯类树脂的基本性能要求

项目要求测试方法材料类别

密度30.926~0.940MDPE

/(g/cm)GB/T1033.1

0.941~0.959HDPE

熔体质量流动速率

(190℃、2.16kg)/

≤1.0GB/T3682MDPE、HDPE

(g/10min)

拉伸屈服强度≥12GB/T1040.2MDPE

/MPa

≥22GB/T1040.2HDPE

长期静液压强度年GB/T28799PE-RT

/MPa(20℃、50,97.5%)GB/T18252

≥6.3MDPE、HDPE

耐应力开裂

不开裂

设计应力温度GB/T6111MDPE、HDPE

(4MPa、80℃、≥165h)

热稳定性氧化诱导时间

(200℃)≥20minGB/T17391类管材用

耐气体组分环应力QPE

(80℃、2MPa)/h≥30GB15558.1

52铝材

.

铝塑管用铝材按进行测试其断裂伸长率应不小于抗拉强度应不小于

GB/T228.1,20%,100MPa。

53热熔胶

.

铝塑管用热熔胶的性能应符合表的要求

2。

4

CJ/T108—2015

表2专用热熔胶主要指标

密度熔融指数维卡软化点断裂伸长率剥离强度

T

3

g/cmg/10min℃%N/25mm

≥0.926≥1≥105≥400≥70

54回用料

.

不得使用再生回收的聚乙烯热熔胶和铝材生产铝塑管

、。

6要求

61使用条件

.

铝塑管的环境温度工作温度和工作压力应符合表的要求

、3。

表3使用条件

环境温度工作温度工作压力

用途代号铝塑管代号

℃℃MPa

LPAP-40~60≤60≤1.0

RPAP≤85≤1.0

R-40~95

XPAP≤95≤1.0

Q-20~60≤40≤0.4

PAP

T
