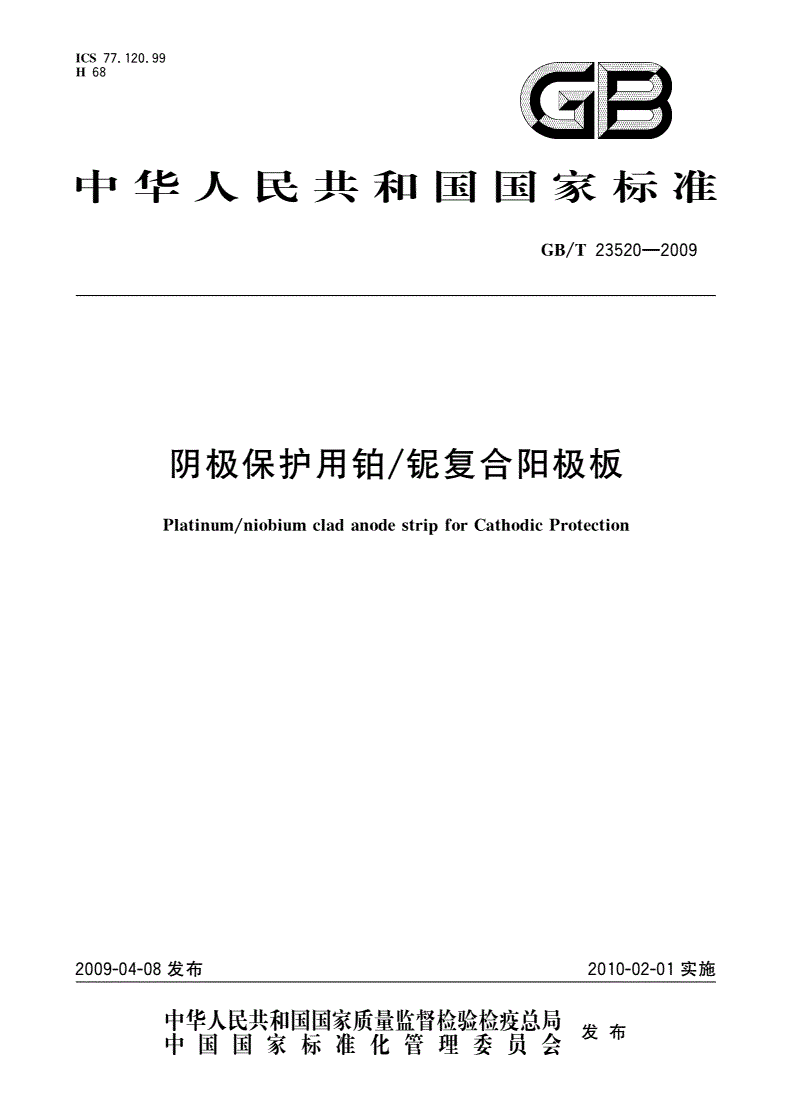

GB/T 23520-2009 阴极保护用铂/铌复合阳极板

ICS77．120．99

H68

囝雪

GB／T

阴极保护用铂／铌复合阳极板

cladanodeforCathodicProtection

Platinum／niobium

strip

2009-04-08发布

丰瞀嬲紫瓣訾糌瞥鐾发布中国国家标准化管理委员会及111

23520--2009

GB／T

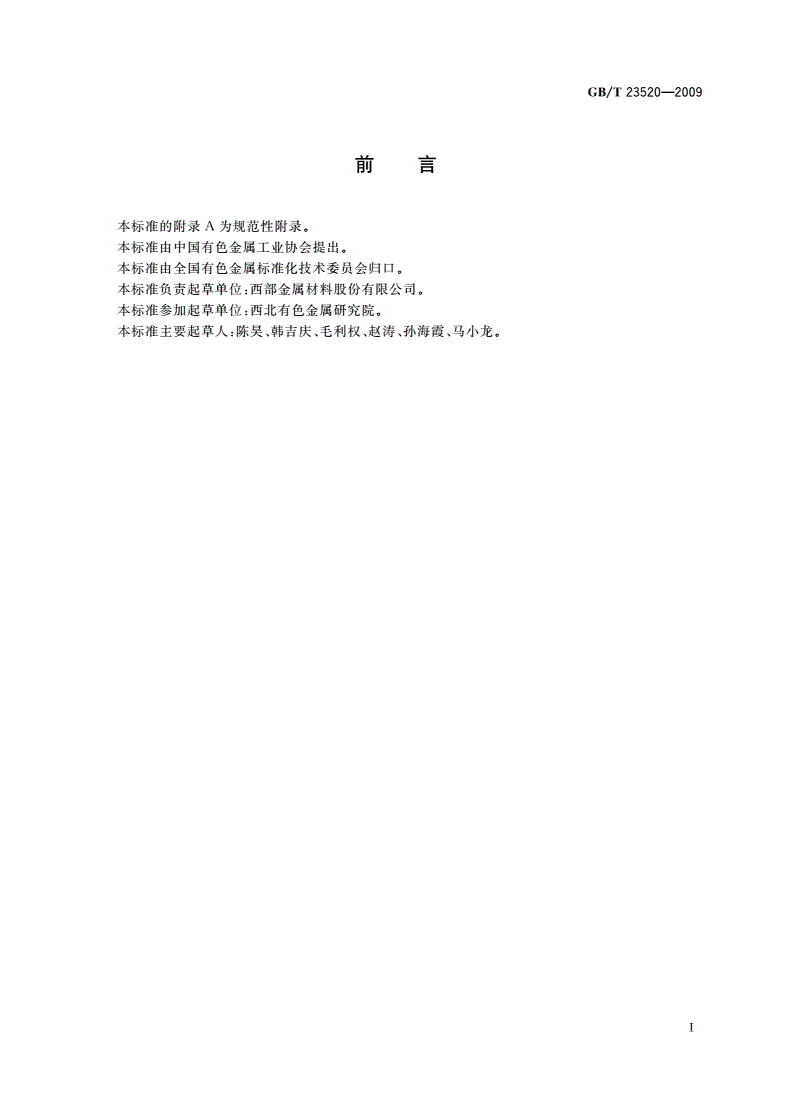

刖罱

本标准的附录A为规范性附录。

本标准由中国有色金属工业协会提出。

本标准由全国有色金属标准化技术委员会归口。

本标准负责起草单位：西部金属材料股份有限公司。

本标准参加起草单位：西北有色金属研究院。

本标准主要起草人：陈吴、韩吉庆、毛利权、赵涛、孙海霞、马小龙。

23520--2009

GB／T

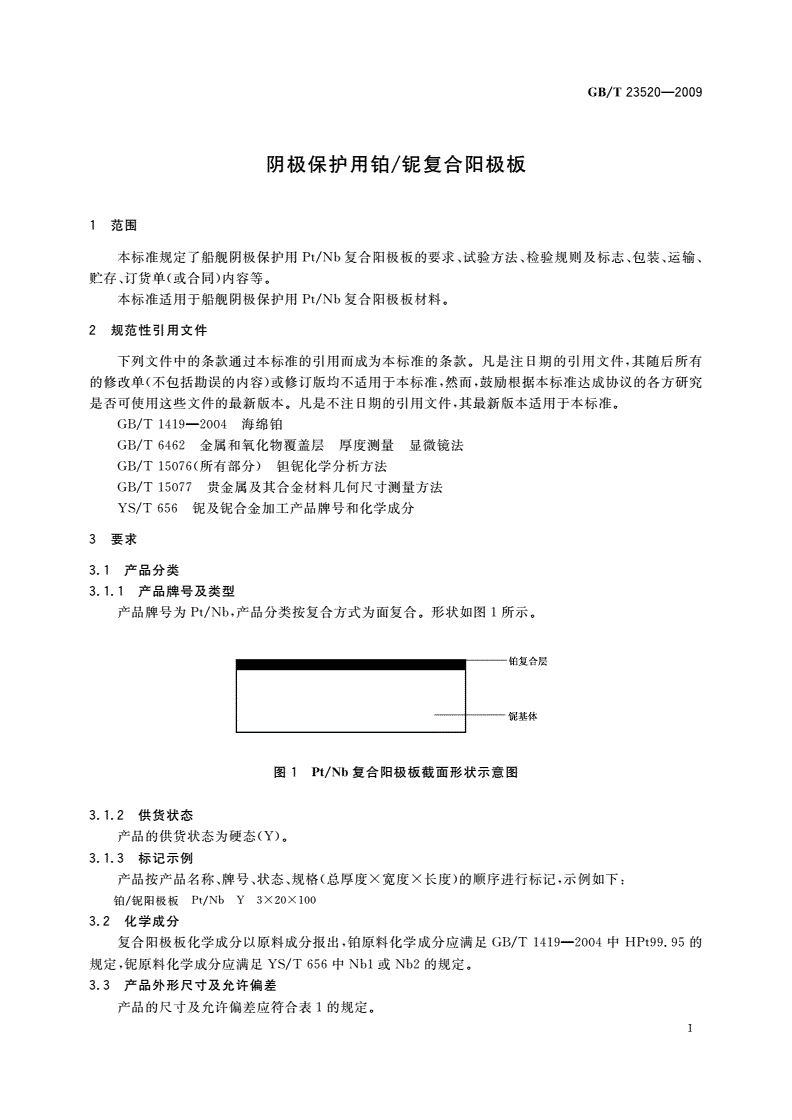

阴极保护用铂／铌复合阳极板

1范围

本标准规定了船舰阴极保护用Pt／Nb复合阳极板的要求、试验方法、检验规则及标志、包装、运输、

贮存、订货单(或合同)内容等。

本标准适用于船舰阴极保护用Pt／Nb复合阳极板材料。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

1419—2004海绵铂

GB／T

GB／T

6462金属和氧化物覆盖层厚度测量显微镜法

GB／T15076(所有部分)钽铌化学分析方法

GB／T15077贵金属及其合金材料几何尺寸测量方法

YS／T656铌及铌合金加工产品牌号和化学成分

3要求

3．1产品分类

3．1．1产品牌号及类型

产品牌号为Pt／Nb，产品分类按复合方式为面复合。形状如图1所示。

铂复合层

铌基体

图1Pt／Nb复合阳极板截面形状示意图

3．1．2供货状态

产品的供货状态为硬态(Y)
