GB/T 13274-1991 一般用途轴流通风机技术条件

GB/T 13274-1991 Technical specification for general purposes axial fans

国家标准 中文简体 废止转行标 已被新标准代替,建议下载标准 JB/T 10562-2006 | 页数:10页 | 格式:PDF

基本信息

标准号
GB/T 13274-1991
相关服务
标准类型
国家标准
标准状态
废止转行标
中国标准分类号(CCS)
国际标准分类号(ICS)
发布日期
1991-11-06
实施日期
1992-08-01
发布单位/组织
国家技术监督局
归口单位
沈阳鼓风机研究所
适用范围
-

发布历史

研制信息

起草单位:
沈阳鼓风机研究所
起草人:
田素文、郭庆富、王岚
出版信息:
页数:10页 | 字数:18 千字 | 开本: 大16开

内容描述

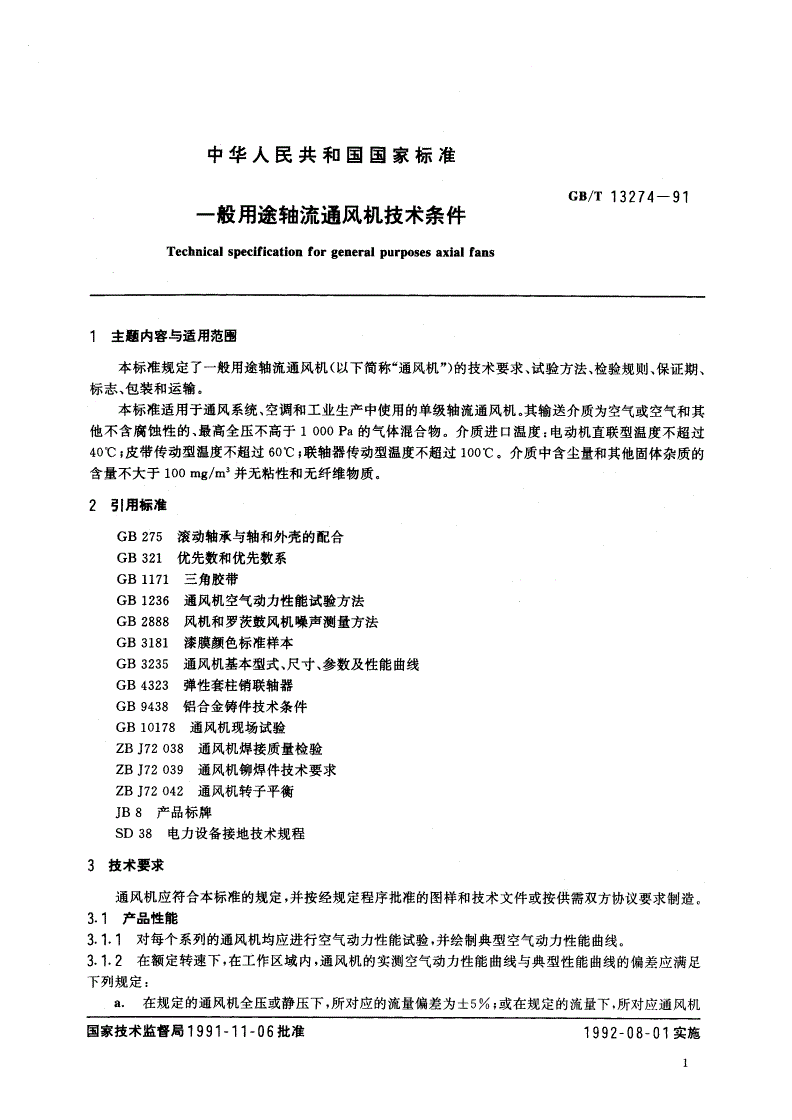

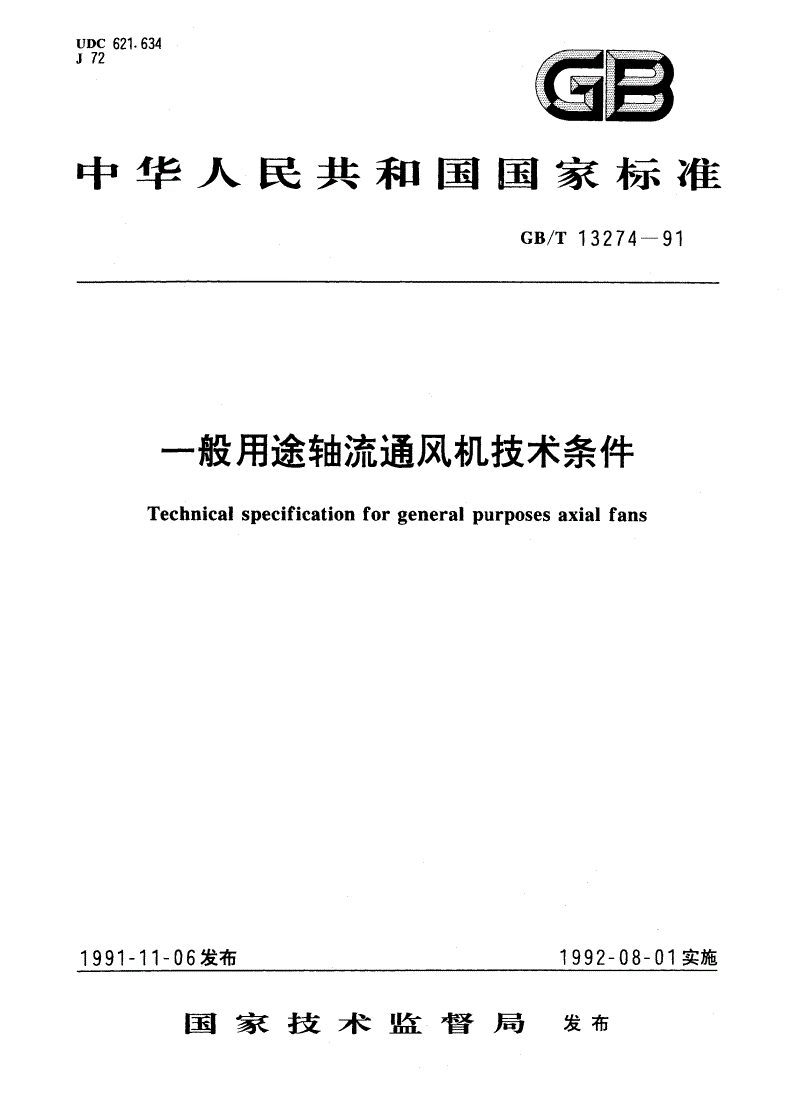

中华人民共和国国家标准

GB/T13274一91

一般用途轴流通风机技术条件

Technicalspecificationforgeneralpurposesaxialfans

1主翻内容与适用范围

本标准规定了一般用途轴流通风机(以下简称“通风机),’的技术要求、试验方法、检验规则、保证期、

标志、包装和运输。

本标准适用于通风系统、空调和工业生产中使用的单级轴流通风机。其输送介质为空气或空气和其

他不含腐蚀性的、最高全压不高于1000Pa的气体混合物。介质进口温度:电动机直联型温度不超过

40`C;皮带传动型温度不超过60'C;联轴器传动型温度不超过100,C。介质中含尘量和其他固体杂质的

含量不大于100mg/m'并无粘性和无纤维物质。

引用标准

GB275滚动轴承与轴和外壳的配合

GB321优先数和优先数系

GB1171三角胶带

GB1236通风机空气动力性能试验方法

GB2888风机和罗茨鼓风机噪声测量方法

GB3181漆膜颜色标准样本

GB3235通风机基本型式、尺寸、参数及性能曲线

GB4323弹性套柱销联轴器

GB9438铝合金铸件技术条件

GB10178通风机现场试验

ZBJ72038通风机焊接质量检验

ZBJ72039通风机铆焊件技术要求

ZBJ72042通风机转子平衡

JBS产品标牌

SD38电力设备接地技术规程

技术要求

通风机应符合本标准的规定,并按经规定程序批准的图样和技术文件或按供需双方协议要求制造.

3.1产品性能

3.11对每个系列的通风机均应进行空气动力性能试验,并绘制典型空气动力性能曲线。

3.1.2在额定转速下,在工作区域内,通风机的实测空气动力性能曲线与典型性能曲线的偏差应满足

下列规定:

a.在规定的通风机全压或静压下,所对应的流量偏差为士5%;或在规定的流量下,所对应通风机

国家技术监督局199,一11一06批准1992一08一01实施

GB/T13274一91

全压或静压偏差为士5%;

b.通风机全压效率不得低于其对应点效率的3%;或通风机静压效率不得低于其对应点效率的

2%

注:①典型性能曲线系指新产品鉴定时所确认的性能曲线

实测值一标准值

②偏差=冰100

标准值

3.1.3对各系列各机号的通风机均应进行噪声测量,并绘制出A声级噪声特性曲线,其比A声级应符

合“通风机噪声限值”的规定。

3.1.4通风机应进行机械运转试验,测量轴承温升和振动应符合下列规定:

a在轴承表面测得的轴承温度不得高于环境温度40"C;

b.振动速度有效值不得超过6.3mm/%.

3.2结构

3.2.1基本设计要求

3.2.11在规定的工作条件下,通风机及辅助设备,按使用寿命至少为10a(易损件除外)、第一次大修

前的安全运转时间应不少于18000h设计。

3.2.1.2通风机刚轴的临界转速应为最高工作转速的1.3倍以上。

3.2.1.3通风机的型式尺寸、参数及性能曲线应符合GB3235的规定。

3.2.1.4电动机直联型通风机的结构参见图1;联轴器传动型和皮带传动型通风机的结构参见图2。在

满足使用要求的情况下,叶轮与传动装置的连接可采用其他结构

赶机时轮口十轮后导流器由r

前导流器十叶轮,电{(d)N}导流器:叶轮,后导流器曰毯机

(。)联轴器传动型(b)联轴器传动型

图2

GB/T13274一91

(0联轴器传动型(a)皮带传动型

续图2

3.2.1.5同一系列中机号相同的通风机,其部件(包括备件和备用组件)应能互换。

3-2.,6供方不负责通风机的基础设计,但供方应提供下列数据:

a.通风机的静、动载荷及作用点;

b.对其基础的振幅与频率的要求。

3.2门.7通风机的安装面应平整,与基础面或平台接触良好。

3.2.,.8从驱动端看通风机叶轮一般为顺时针旋转。也可为逆时针旋转。

3.2.1.9通风机最高效率点应在稳定区域内。

3.2.2机壳

3.2.2.1机壳一般用钢板制造,其制造精度应符合ZBJ72039的规定。

3.2.2.2机壳应有足够的刚度,使机壳产生的变形和振动达到最小。

3.2-2.3机壳与基础的连接应符合下列规定:

a.对机号小于No6.3者,以焊接于机壳外部的圆形法兰连接;

b.对机号等于或大于No6.3者,应在机壳的底部设有底脚,每台通风机的连接孔不得少于4个。

3.2-2.4对电动机直联型的通风机,在机壳内应设有安装电动机的支座。当有导流器时,支座应尽可能

布置在导流器的壳体中。

支座应有足够的强度与刚度,能承受住运转产生的动负荷。其高度应保持电动机轴心与机壳中心一

致。

3.2-2.5与机壳进、出口相连接的管路应有独立的支撑,不得将外力施加在机壳上。

3.2-2.6对机号Noll.2以上的机壳,可制成上、下对开的两部分,以对接法兰连接,并用足够的螺栓

紧密的固定。法兰应有足够的刚度,不得在运输、吊装、运转中产生变形。法兰面应平整,不得产生气体

泄漏(允许在法兰间填充密封填料)。

3.2-2.7拼接的机壳应符合ZBJ72039的规定,并保证强度。

3.2.2.8机壳的焊缝处不得漏气。

3.2.3集流器

3.2.3.1根据使用要求,在气体进口处应设有集流器。

3.2-3.2集流器应具有收敛型环状截面,其进口直径应按GB321的R40优先数系分档,并具有最优

的当量锥角(见图3).
