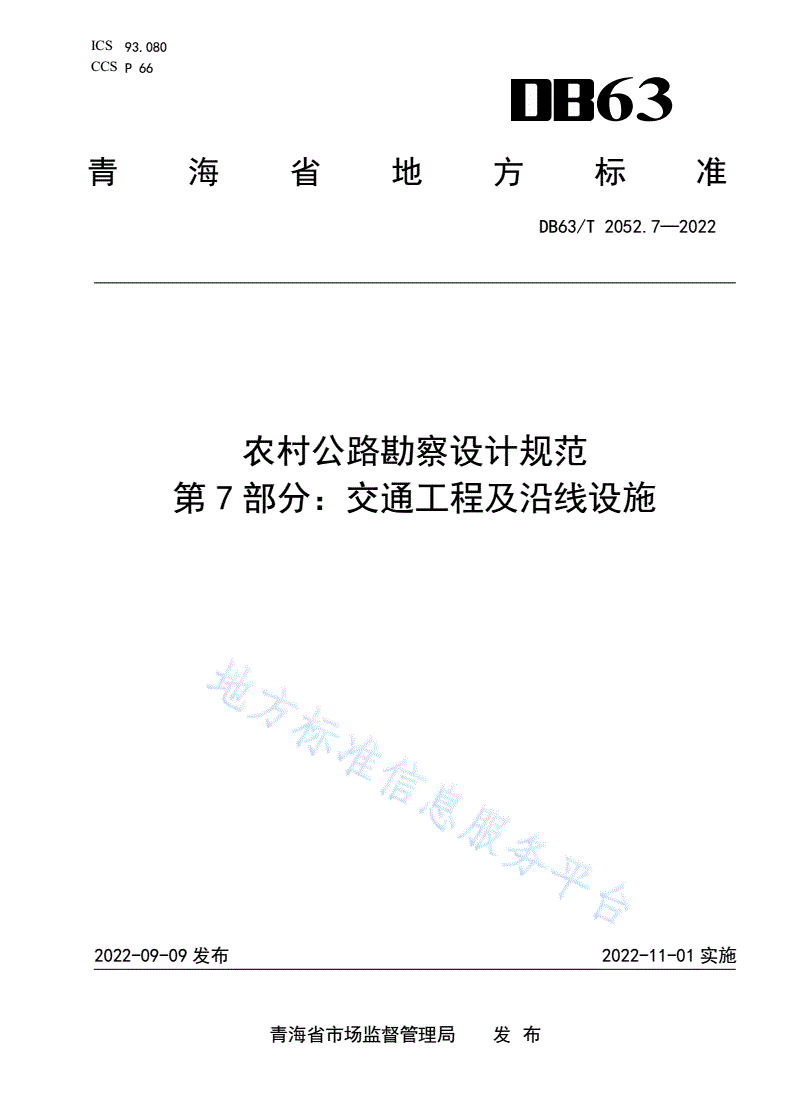

DB63/T 2052.7-2022 农村公路勘察设计规范 第7部分：交通工程及沿线设施

ICS93.080

CCSP66

63

青海省地方标准

DB63/T2052.7—2022

农村公路勘察设计规范

第7部分：交通工程及沿线设施

2022-09-09发布2022-11-01实施

青海省市场监督管理局发布

DB63/T2052.7—2022

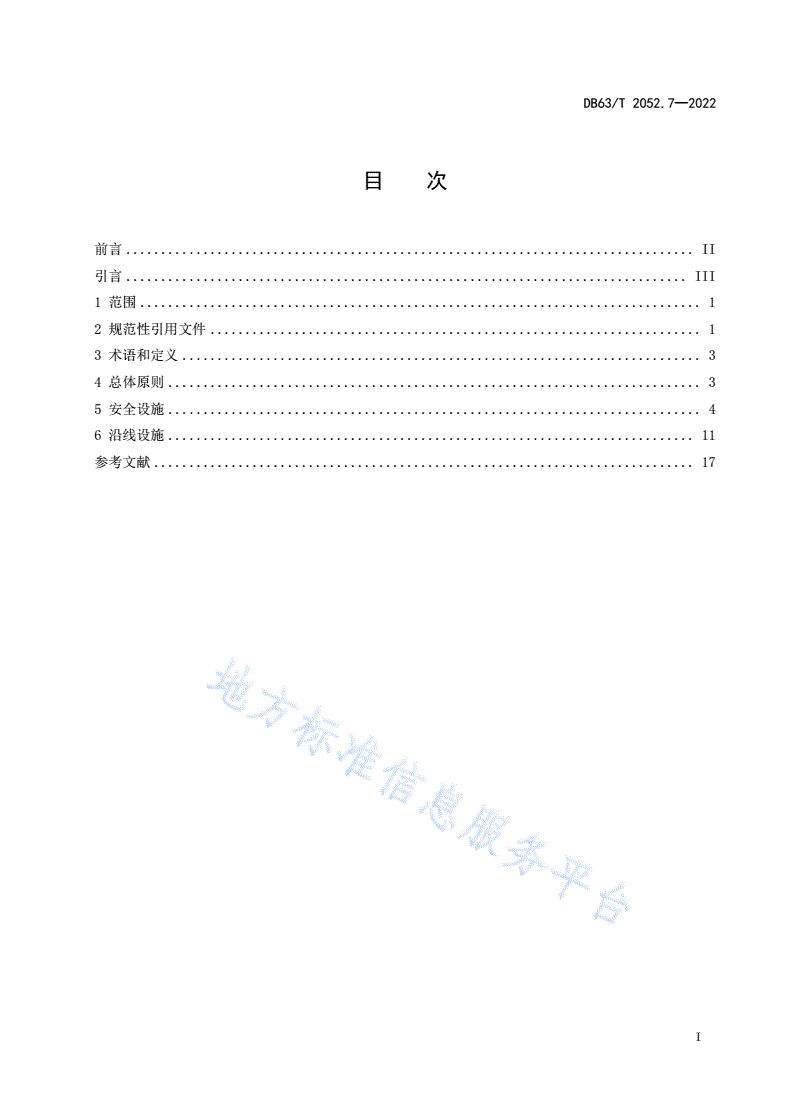

目次

前言.................................................................................II

引言................................................................................III

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................3

4总体原则............................................................................3

5安全设施............................................................................4

6沿线设施...........................................................................11

参考文献.............................................................................17

I

DB63/T2052.7—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

DB63/T2052《农村公路勘察设计规范》分为9个部分：

——第1部分：通用要求；

——第2部分：工程地质勘察；

——第3部分：路线设计；

——第4部分：路基、路面及排水设施；

——第5部分：桥梁涵洞；

——第6部分：路线交叉；

——第7部分：交通工程及沿线设施；

——第8部分：绿色农村公路生态文明设计要求；

——第9部分：施工组织和工程造价。

本文件是DB63/T2052《农村公路勘察设计规范》的第7部分。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由青海省交通运输标准化专业技术委员会提出。

本文件由青海省交通运输厅归口。

本文件起草单位：青海省交通工程咨询有限公司、青海省公路局、青海省交通控股集团有限公司。

本文件主要起草人：张发军、祁春平、张积存、张全斌、唐迎春、张志斌、谢慧、林旭洲、吴豫萍、

王瑞华、王海莲、陈湘青、徐旭东、杨永延、仉国芳、陈丽、李本锋、吴正全。

本文件由青海省交通运输厅监督实施。

II

DB63/T2052.7—2022

引言

为加快推进“四好农村路”建设，服务乡村振兴，科学指导现代化国家新征程阶段农村公路建设与

发展，进一步补齐农村公路发展短板、推动农村公路提档升级。根据青海省地域、气候等建设特点，结

合农村公路实际，制定了DB63/T2052《农村公路勘察设计规范》。

DB63/T2052由以下9部分构成：

——第1部分：通用要求。目的在于规范农村公路勘察设计质量工作，确立可操作、可追溯、可证

实的标准化程序。

——第2部分：工程地质勘察。目的在于确立农村公路工程地质勘察的方法和内容。

——第3部分：路线设计。目的在于确立农村公路路线勘测设计的方法和内容。

——第4部分：路基、路面及排水设施。目的在于确立农村公路路基、路面及排水设施的设计方法

和内容。

——第5部分：桥梁涵洞。目的在于确立农村公路桥梁、涵洞的设计方法和内容。

——第6部分：路线交叉。目的在于确立农村公路路线交叉的设计方法和内容。

——第7部分：交通工程及沿线设施。目的在于确立农村公路交通工程安全设施及沿线设施的设计

方法和内容。

——第8部分：绿色农村公路生态文明设计要求。目的在于确立绿色农村公路的设计方法和内容。

——第9部分：施工组织和工程造价。目的在于确立农村公路施工组织计划和工程造价编制的方法

和内容。

III

DB63/T2052.7—2022

农村公路勘察设计规范

第7部分：交通工程及沿线设施

1范围

本文件规定了农村公路交通工程安全设施及沿线设施的术语和定义、总体原则、安全设施、沿线设

施。

本文件适用于新建和改（扩）建农村公路的安全设施及沿线设施设计。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T700碳素结构钢

GB/T869沉头铆钉

GB2893安全色

GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱

GB/T3098.2紧固件机械性能螺母

GB5749生活饮用水卫生标准

GB5768.2道路交通标志和标线第2部分：道路交通标志

GB5768.3道路交通标志和标线第3部分：道路交通标线

GB5768.5道路交通标志和标线第5部分:限制速度

GB5768.6道路交通标志和标线第6部分：铁路道口

GB5768.7道路交通标志和标线第7部分：非机动车和行人

GB5768.8道路交通标志和标线第8部分：学校区域

GB/T8162结构用无缝钢管

GB/T11263热轧H型钢和剖分T型钢

GB/T13793直缝电焊钢管

GB14886道路交通信号灯设置与安装规范

GB14887道路交通信号灯

GB/T16311道路交通标线质量要求和检测方法

GB/T16739.2汽车维修业开业条件第2部分：汽车综合小修及专项维修业户

GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件

GB/T18226公路交通工程钢构件防腐技术条件

GB/T18487.3电动车辆传导充电系统电动车辆交流/直流充电机(站)

GB/T18833道路交通反光膜

GB/T19813太阳能突起路标

GB/T21383新划路面标线初始逆反射亮度系数及测试方法

GB/T23827道路交通标志板及支撑件

1

DB63/T2052.7—2022

GB/T24717道路预成形标线带

GB/T24718防眩板

GB/T24722路面标线用玻璃珠

GB/T24725突起路标

GB/T24970轮廓标

GB/T26941.1隔离栅第1部分：通则

GB/T26941.3隔离栅第3部分：焊接网

GB/T26941.6隔离栅第6部分：钢板网

GB/T28650公路防撞桶

GB/T31439.1波形梁钢护栏第1部分：两波形梁钢护栏

GB/T31439.2波形梁钢护栏第2部分：三波形梁钢护栏

GB/T31446LED主动发光道路交通标志

GB/T31447预镀锌公路护栏

GB50015建筑给水排水设计标准

GB50016建筑设计防火规范

GB50034建筑照明设计标准

GB50052供配电系统设计规范

GB50057建筑物防雷设计规范

GB50067汽车库、修车库、停车场设计防火规范

GB50140建筑灭火器配置设计规范

GB50156汽车加油加气加氢站技术标准

GB50183石油天然气工程设计防火规范

GB50189公共建筑节能设计标准

GB50222建筑内部装修设计防火规范

GB50343建筑物电子信息系统防雷技术规范

GB50688城市道路交通设施设计规范

GB50736民用建筑供暖通风与空气调节设计规范

GB50966电动汽车充电站设计规范

GB/T51347农村生活污水处理工程技术标准

CJJ69城市人行天桥与人行地道技术规范

CJJ/T304城镇绿道工程技术标准

GA/T298道路标线涂料

GA/T416道路交通防撞墩

GA/T484LED道路交通诱导可变信息标志

GA/T487橡胶减速丘

JGJ36宿舍建筑设计规范

JGJ62旅馆建筑设计规范

JGJ64饮食建筑设计标准

JGJ100车库建筑设计规范

JT/T280路面标线涂料

JT/T645.2公路服务区污水再生利用第2部分：处理系统技术要求

JT/T712路面防滑涂料

JT/T801公路用凸面反光镜

2

DB63/T2052.7—2022

JT/T895缆索护栏

JT/T1116公路铁路并行路段设计技术规范

JT/T1118城市公共汽电车车站设施功能要求

JT/T1328边坡柔性防护网系统

JTG2120公路工程结构可靠性设计统一标准

JTG/T3381-02公路限速标志设计规范

JTGB01公路工程技术标准

JTGB04公路环境保护设计规范

JTGB05公路项目安全性评价规范

JTGB05-01公路护栏安全性能评价标准

JTGD20-2017公路路线设计规范

JTGD30公路路基设计规范

JTGD81公路交通安全设施设计规范

JTG/TD81公路交通安全设施设计细则

JTGD82公路交通标志和标线设置规范S

QB/T1925.3一般用途镀锌低碳钢丝编织网波纹方孔网

YZ/T0137快递营业场所设计基本要求

DB63/T1683青海省农牧区公共厕所工程建设标准

DB63/T1724自驾车旅游营地建设规范

DB63/T2010.1-2022涉路行为标准化规范第1部分：技术导则

DB63/T2010.2涉路行为标准化规范第2部分：涉路项目技术要点

DB63/T2052.1农村公路勘察设计规范第1部分：通用要求

DB63/T2052.5农村公路勘察设计规范第5部分：桥梁涵洞

DB63/T2052.8农村公路勘察设计规范第8部分：绿色农村公路生态文明设计要求

3术语和定义

GBJ124及DB63/T2052.1界定的术语和定义适用于本文件。

4总体原则

4.1安全设施

应遵循“科学分析、功能完善、设置合理、经济适用”原则，并满足以下要求：

a)应建立从风险分析、安全评价到设计方案优化的工作流程和方法；

b)深化宽容设计理念，提升安全性能，降低事故风险；

c)因地制宜进行系统设计，突出系统性、有效性和经济性。

4.2沿线设施

应遵循“统筹规划、因地制宜、需求导向、经济适用”原则，并满足以下要求：

a)应按照区域沿线设施总体规划，建设公路服务和管理网络；

b)以需求为导向，因地制宜制定设计方案。

3

DB63/T2052.7—2022

5安全设施

5.1基本要求

5.1.1安全设施应与主体工程同时设计、同时施工、同时投入使用。

5.1.2安全设施及其部件均不准许侵占公路建筑限界（见JTGB01）。

5.1.3安全设施建设规模及标准应符合JTGB01、JTGD81规定，设置次序为主动诱导设施、被动防护

设施。

5.1.4安全设施结构可靠性应符合JTG2120规定，设计使用年限应符合表1规定。

表1各类安全设施使用年限

安全设施设计使用年限（年）

标志7

标线3

波形梁护栏15

护栏缆索护栏15

混凝土护栏20

信号灯5

防护网5

5.1.5钢构件应进行防腐处理，并符合GB/T18226规定。

5.1.6安全风险评估除符合JTGB05规定外，还应按照DB63/T2010.1-2022附录E进行评定；结合风

险源及风险等级，优化安全设施设计方案。

5.1.7设计深度应符合DB63/T2052.1-2022附录B规定。

5.2标志

5.2.1一般规定

5.2.1.1标志的分类应符合GB5768.2规定。

5.2.1.2标志所采用的版面尺寸、字符大小、反光等级等参数应有利于驾驶人识别标志、实施驾驶行

为，并满足准确理解和快速识别要求。

5.2.1.3标志信息应连续，重要信息宜重复显示，并避免信息不足或过载现象。

5.2.1.4标志一般应设在道路行进方向右侧或行车道上方，也可根据具体情况设置在左侧或两侧同时

设置。

5.2.1.5交通量较大的路网节点、景区等路段，可设置可变信息标志，发布的信息主要包括速度控制、

车道控制、道路及气象状况等内容。

5.2.1.6同一条公路分段设计、分期实施时，标志设计原则、风格均应保持一致。

5.2.2材料及结构

5.2.2.1通常采用柱式、悬臂式、门架式、附着式结构，可选择铝合金、钢材、砌筑体、混凝土等材

料，并应结合环境条件兼顾美观。

5.2.2.2条件受限时可将标志内容施划于山体、岩体、砌筑体、混凝土等建筑物上；非积雪冰冻地区

且交通量较小的路段，可将警告或禁令标志版面施划为路面标记。

5.2.2.3立柱采用H型钢、槽钢、钢管等钢构件材料时，应符合GB/T700、GB/T8162、GB/T13793、

GB/T11263规定。

4

DB63/T2052.7—2022

5.2.2.4标志底板采用铝合金板及薄钢板时应符合GB/T23827规定。

5.2.2.5滑槽的材质应选择与标志底板同类的材料，铆钉材质和性能应符合GB/T869规定；抱箍和紧

固件应采用碳素结构钢或合金结构钢，规格及机械性能应符合GB/T16938规定。

5.2.2.6混凝土基础设计强度应不低于C30级；耐久性设计宜参照DB63/T2052.5规定。

5.2.2.7应按承载能力极限状态和正常使用极限状态进行结构设计，并符合GB/T23827、JTG/TD81

规定。

5.2.2.8可变信息标志的结构、光学、电气、环境等性能指标应符合GA/T484规定。

5.2.3板面设计

5.2.3.1标志图案、颜色、形状、边框和衬边应符合GB5768.2、GB5768.5～GB5768.8规定。

5.2.3.2标志板尺寸和字高应按以下规定确定：

a)采用运行速度模拟分析或实地驾驶数据分析，确定一般限速路段及限速值、特殊限速路段及

限速值，并符合JTG/T3381-02规定；

b)应以多个限速路段最高运行速度平均值确定全线的标志板尺寸及字高，并符合GB5768.2规

定；

c)同一
