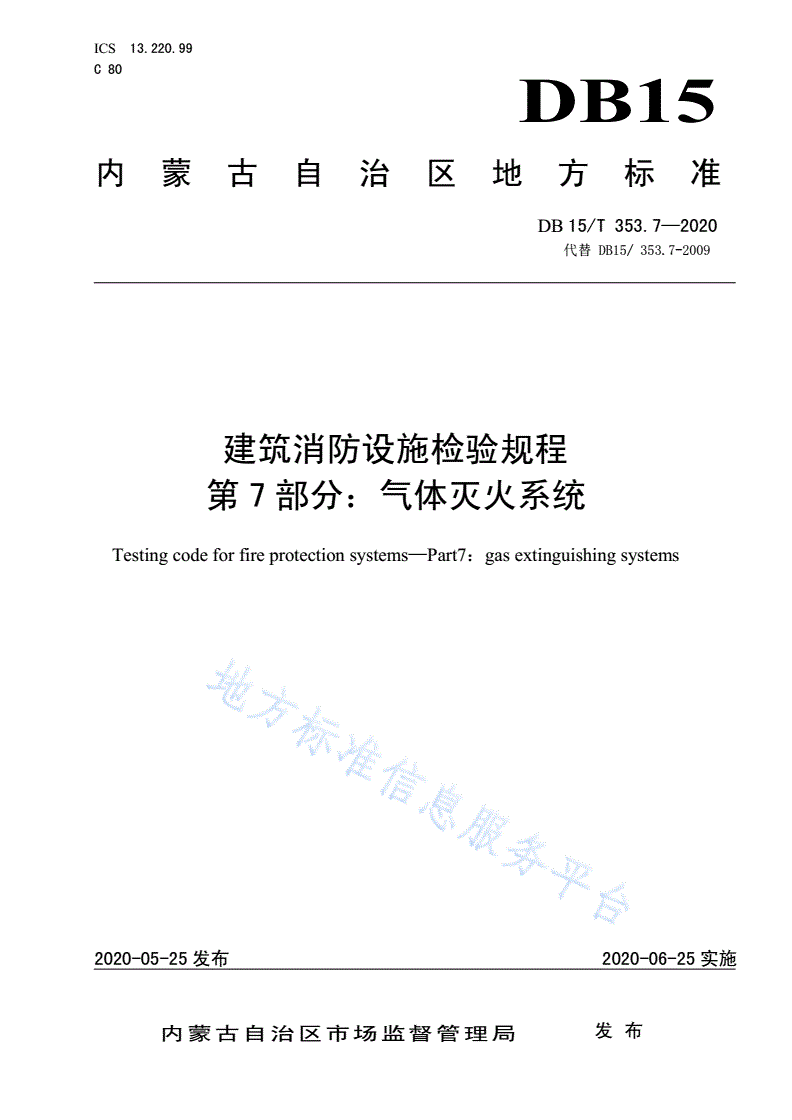

DB15/T 353.7-2020 建筑消防设施检验规程 第7部分：气体灭火系统

ICS13.220.99

C80

DB15

内蒙古自治区地方标准

DB15/T353.7—2020

代替DB15/353.7-2009

建筑消防设施检验规程

第7部分：气体灭火系统

Testingcodeforfireprotectionsystems—Part7：gasextinguishingsystems

2020-05-25发布2020-06-25实施

内蒙古自治区市场监督管理局发布

DB15/T353.7—2020

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3要求..............................................................................1

3.1一般要求......................................................................1

3.2灭火剂储存装置................................................................1

3.3选择阀........................................................................3

3.4阀驱动装置....................................................................3

3.5灭火剂输送管道................................................................4

3.6喷头..........................................................................6

3.7预制灭火系统..................................................................6

3.8控制组件......................................................................6

3.9气体灭火控制器................................................................6

3.10安全要求.....................................................................8

3.11控制与操作要求...............................................................8

3.12系统功能.....................................................................9

4检验方法..........................................................................9

4.1一般要求......................................................................9

4.2灭火剂储存装置................................................................9

4.3选择阀.......................................................................10

4.4阀驱动装置...................................................................10

4.5灭火剂输送管道...............................................................10

4.6喷头.........................................................................11

4.7预制灭火系统.................................................................11

4.8控制组件.....................................................................11

4.9气体灭火控制器...............................................................12

4.10安全要求....................................................................13

4.11控制与操作要求..............................................................13

4.12系统功能....................................................................13

5检验规则.........................................................................14

5.1检验类别.....................................................................14

5.2检验项目分类.................................................................14

5.3检验范围.....................................................................14

5.4检验结果判定.................................................................14

附录A（规范性附录）检验项目分类...................................................15

I

DB15/T353.7—2020

附录B（规范性附录）检验范围.......................................................20

II

DB15/T353.7—2020

前言

DB15/T353《建筑消防设施检验规程》分为十四部分：

——第1部分：火灾自动报警系统；

——第2部分：消火栓系统；

——第3部分：自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统；

——第4部分：消防炮灭火系统；

——第5部分：干粉灭火系统；

——第6部分：泡沫灭火系统；

——第7部分：气体灭火系统；

——第8部分：防排烟系统；

——第9部分：防火门、防火卷帘系统；

——第10部分：火灾警报和应急广播系统；

——第11部分：消防电话系统；

——第12部分：消防应急照明及疏散指示系统；

——第13部分：消防电梯系统；

——第14部分：消防供电系统；

本部分为DB15/T353第7部分。

本部分按照GB/T1.1—2009给出的规则起草。

本部分代替DB15/353.7—2009《内蒙古自治区建筑消防设施检验规程第9部分：气体灭火系

统》，与DB15/353.7—2009相比,除编辑性修改外主要技术变化如下：

——修改了要求、检验规则为推荐性条文（见第3章和第5章）；

——对系统功能内容进行了部分修订（见3.12，2009版的3.12）；

——增加了检验范围（见5.3）；

——对检验结果判定的内容进行了部分修订（见5.4，2009版的5.3）。

本部分由内蒙古自治区消防标准化技术委员会(SAM/TC02)归口。

本部分起草单位：内蒙古自治区消防救援总队。

本部分主要起草人：于利群、倪华、李永清、李晓光、张弛。

本部分代替了DB15/353.7—2009。

DB15/353.7—2009的历次版本发布情况为：

——DB15/353—2000、DB15/353—2004。

III

DB15/T353.7—2020

建筑消防设施检验规程第7部分：气体灭火系统

1范围

DB15/T353的本部分规定了消防供电系统的一般要求、检验方法和检验规则。

本部分适用于建筑消防设施中消防供电系统的检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50116火灾自动报警系统设计规范

3要求

3.1一般要求

3.1.1设备、材料及配件应符合设计要求和国家现行有关标准的规定，并应具有质量合格证明文件、

国家法定质检机构的检验报告等文件。系统中的强制认证产品还应有认证证书和认证标识。

3.1.2系统中国家强制认证产品的名称、规格型号应与强制性产品认证证书或强制检验报告相一致，

同时产品的实物也应与型式检验报告中的描述相一致。

3.1.3系统中非国家强制认证的产品名称、型号、规格应与检验报告一致；检验报告中未包括的配接

产品接入系统时，应提供系统组件兼容性检验报告。

3.2灭火剂储存装置

3.2.1灭火剂的充装

3.2.1.1灭火剂储存容器的充装量、充装压力应符合设计要求，充装系数或装量系数应符合设计规范

规定。

3.2.1.2不同温度下灭火剂的储存压力应按相应标准确定。

3.2.2储存装置的安装

3.2.2.1灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。

3.2.2.2储存装置上压力计、液位计、称重显示装置的安装位置应便于人员观察和操作。

3.2.2.3储存容器的支、框架应固定牢靠，并应做防腐处理。

3.2.2.4储存装置的布置，应便于操作、维修及避免阳光照射。操作面距墙面或两操作面之间的距离，

不应小于1.0m，且不应小于储存容器外径的1.5倍。

3.2.2.5储存装置应设检漏装置。

3.2.2.6同一规格的灭火剂储存容器，其高度差不应超过20mm。

1

DB15/T353.7—2020

3.2.2.7储存装置上应设耐久的固定铭牌，并应标明每个容器的编号、容积、皮重、灭火剂名称、充

装量、充装日期和充压压力等。铭牌清晰、牢固、方向正确。

3.2.2.8气溶胶灭火系统一台以上灭火装置之间的电启动线路应采用串联连接。每台灭火装置均应具

备启动反馈功能。

3.2.3集流管

3.2.3.1集流管应采用无缝钢管制造，除了具有耐腐蚀性能的材质以外，其他材质制造的集流管均应

进行内外表面镀层的防腐蚀处理。

3.2.3.2集流管上的泄压装置的泄压方向不应朝向操作面。

3.2.3.3连接储存容器与集流管间的单向阀的流向指示箭头应指向介质流动方向。

3.2.3.4集流管应固定在支、框架上。支、框架应固定牢靠，并做防腐处理。

3.2.3.5集流管外表面应涂红色油漆。

3.2.3.6容器阀和集流管之间应采用挠性连接。

3.2.4安全泄压装置

3.2.4.1在储存容器或容器阀上，应设安全泄压装置和压力表。组合分配系统的集流管，应设安全泄

压装置。安全泄压装置的动作压力，应符合相应气体灭火系统的设计规定。

3.2.4.2七氟丙烷气体灭火系统储存容器或容器阀以及组合分配系统集流管上的安全泄压装置的动作

压力，应符合下列规定：

a)储存容器增压压力为2.5MPa时，应为5.0±0.25MPa(表压)；

b)储存容器增压压力为4.2MPa，最大充装量为950kg/m3时，应为7.0±0.35MPa(表压)；最

大充装量为1120kg/m3时，应为8.4±0.42MPa(表压)；

c)储存容器增压压力为5.6MPa时，应为10.0±0.5MPa(表压)。

3.2.4.3IG541混合气体灭火系统储存容器或容器阀以及组合分配系统集流管上的安全泄压装置的动

作压力，应符合下列规定：

a)一级充压(15.0MPa)系统，应为20.7±1.0MPa(表压)；

b)二级充压(20.0MPa)系统，应为27.6±1.4MPa(表压)。

3.2.4.4高压二氧化碳储存的容器的工作压力不应小于15MPa，储存容器或容器阀上应设泄压装置，

其泄压动作压力应为19±0.95MPa。集流管上应设置泄压装置，其泄压动作的压力范围为15MPa±0.75

MPa。

3.2.4.5低压二氧化碳系统储存容器或容器阀的安全泄压装置的动作压力，应符合下列规定：

a)低压二氧化碳系统储存容器的设计压力不应小于2.5MPa，储存容器上至少应设置两套安全泄

压装置，其泄压动作压力应为2.38±0.12MPa；

b)低压二氧化碳灭火系统的容器超压泄放阀与灭火剂贮存容器间应装设检修阀。容器超压泄放阀

应垂直安装，并与灭火剂贮存容器最高液面以上的气相空间相通；

c)低压二氧化碳灭火系统的安全阀应通过专用的泄压管接到室外。

3.2.5报警装置

3.2.5.1报警装置的光报警信号应为红色，在一般环境光线下，距3m处应清晰可见。声报警信号在

额定工作电压下，距离1m远处的声压级应不低于65dB（A）。

3.2.5.2低压二氧化碳灭火系统的贮存装置上应设高、低压力报警装置，高压报警压力为22MPa±0.05

MPa，低压报警压力为1.8MPa±0.05MPa。

2

DB15/T353.7—2020

3.2.5.3灭火剂贮存容器应设置泄漏极限报警装置，当灭火剂泄漏量达到充装重量的5％时，应能可

靠发出声、光报警信号。

3.2.6制冷保温要求

3.2.6.1低压二氧化碳贮存容器制冷系统的电源应采用消防电源，并具有电源状态显示反馈和故障报

警功能。当电源电压为额定值的90%和110%时，制冷机组应能启动和正常工作。

3.2.6.2低压二氧化碳贮存容器外应加绝热层，绝热层外应由具有一定强度和耐腐蚀性的材料加以保

护。

3.2.7储存容器间

3.2.7.1管网灭火系统的储存装置应设在专用储瓶间内。储瓶间应靠近防护区，并应符合建筑物耐火

等级不低于二级的有关规定及有关压力容器存放的规定，且应有直接通向室外或疏散走道的出口。

3.2.7.2七氟丙烷、IG541混合气体储瓶间和设置预制灭火系统的防护区的环境温度应为-10℃～

50℃。

3.2.7.3储瓶间的环境温度，高压二氧化碳系统为0℃～49℃，低压二氧化碳系统为-23℃～49℃。

3.3选择阀

3.3.1选择阀材料

选择阀及其内部机械零件应采用不锈钢、铜合金制造，也可以用强度、耐腐蚀性能不低于上述材质

的其他金属材料制造。

3.3.2选择阀的设置

组合分配系统中的每个防护区应设置控制灭火剂流向的选择阀，其公称直径应与该防护区灭火系统

的主管道公称直径相等。

3.3.3选择阀安装

3.3.3.1选择阀的位置应靠近储存容器且便于操作。

3.3.3.2选择阀应设有标明其工作防护区的永久性铭牌。

3.3.3.3选择阀操作手柄应安装在操作面一侧，当安装高度超过1.7m时应采取便于操作的措施。

3.3.3.4采用螺纹连接的选择阀，其与管网连接处应采用活接。

3.3.3.5选择阀的流向指示箭头应指向介质流动方向。

3.3.3.6选择阀的安装应保证选择阀在容器阀动作之前或同时打开。

3.3.3.7选择阀的机械应急手动操作处，均应有标明对应防护区或保护对象名称的永久标志。

3.4阀驱动装置

3.4.1驱动装置的安装

3.4.1.1拉索式机械驱动装置的拉索除必要外露部分外，应采用经内外防腐处理的钢管防护；拉索转

弯处应采用专用导向滑轮，拉索末端拉手应设在专用的保护盒内，拉索套管和保护盒应固定牢靠。

3.4.1.2安装以重力式机械驱动装置时，应保证重物在下落行程中无阻挡，其下落行程应保证驱动所

需距离，且不得小于25mm。

3.4.1.3电磁驱动装置驱动器的电气连接线应沿固定灭火剂储存容器的支、框架或墙面固定。

3.4.1.4气动驱动装置的安装应符合下列规定：

3

DB15/T353.7—2020

a)驱动气瓶的支、框架或箱体应固定牢靠，并做防腐处理；

b)驱动气瓶上应有标明驱动介质名称、对应防护区或保护对象名称或编号的永久性标志，并应便

于观察；

c)驱动气瓶和选择阀的机械应急手动操作处，均应有标明对应防护区或保护对象名称的永久标

志；

d)驱动气瓶的机械应急操作装置均应设安全销并加铅封，现场手动启动按钮应有防护罩；

e)气体驱动装置的气体贮存容器规格应一致，其高度差不应超过10mm；

f)压力表上的指示压力应符合设计要求，压力表的正面朝向操作面。

3.4.1.5气动驱动装置的管道安装应符合下列规定：

a)管道布置应符合设计要求；

b)竖直管道应在其始端和终端设防晃支架或采用管卡固定；

c)水平管道应采用管卡固定。管卡的间距不应大于0.6m。转弯处应增设1个管卡；

d)气动管道应采用护口式或卡套式连接，连接应紧密。

3.4.2阀驱动装置启动性能

3.4.2.1电磁驱动器的电源电压应符合系统设计要求。通电检查电磁铁芯，其行程应能满足系统启动

要求，且动作灵活，无卡阻现象。

3.4.2.2气动驱动装置储存容器内气体压力不应低于设计压力，且不得超过设计压力的5%，气体驱

动管道上的单向阀应启闭灵活，无卡阻现象。

3.4.2.3机械驱动装置应传动灵活，无卡阻现象。

3.5灭火剂输送管道

3.5.1管道及管道附件材质

3.5.1.1输送气体灭火剂的管道应采用无缝钢管。无缝钢管内外应进行镀锌防腐处理。

3.5.1.2输送气体灭火剂的管道安装在腐蚀性较大的环境里，可采用不锈钢管。

3.5.1.3钢制管道附件应内外镀锌防腐处理。使用在腐蚀性较大的环境里，应采用不锈钢的管道附件。

3.5.1.4输送启动气体的管道，应采用铜管。

3.5.2管道的连接

3.5.2.1采用螺纹连接时，管材应采用机械切割；螺纹不得有缺纹、断纹等现象；螺纹连接的密封材

料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填料挤入管道内；安装后的螺纹根部应有2～3

条外露螺纹；连接后，应将连接处外部清理干净并做防腐处理。

3.5.2.2采用法兰连接时，衬垫不得凸入管内，其外边缘应接近螺栓，不得放双垫或偏垫。连接法兰

的螺栓，直径和长度应符合标准，拧紧后，凸出螺母的长度不应大于螺杆直径的1/2且保有不少于2

条外露螺纹。

3.5.2.3已防腐处理的无缝钢管不应采用焊接连接，与选择阀等个别连接部位需采用法兰焊接连接时，

应对被焊接损坏的防腐层进行二次镀锌防腐处理。

3.5.2.4管网上不应采用四通管件进行分流。

4

DB15/T353.7—2020

3.5.3套管的安装

管道穿过墙壁、楼板处应安装套管。套管公称直径比管道公称直径至少应大2级，穿墙套管长度应

与墙厚相等，穿楼板套管长度应高出地板50mm。管道与套管间的空隙应采用防火封堵材料填塞密实。

当管道穿越建筑物的变形缝时，应设置柔性管段。

3.5.4管道加固

3.5.4.1管道应固定牢靠，管道支、吊架的最大间距应符合表1的规定。

表1管道的支、吊架的安装的最大间距

管道公称直径（mm）1520253240506580100150

最大距离（m）1.51.82.12.42.73.43.53.74.35.2

3.5.4.2管道末端应采用防晃支架固定，支架与末端喷嘴间的距离不应大于500mm。

3.5.4.3公称直径大于或等于50mm的主干管道，垂直方向和水平方向至少应各安装1个防晃支架，

当穿过建筑物楼层时，每层应设1个防晃支架。当水平管道改变方向时，应增设防晃支架。

3.5.5管道的坡向、坡度

管道的坡向、坡度应符合设计要求。

3.5.6减压措施

灭火剂释放时，管网应根据设计要求安装减压装置。减压装置可采用减压孔板。减压孔板应设在系

统的源头或干管入口处。

3.5.7信号反馈装置

在通向每个防护区的灭火系统主管道上，应设压力讯号器或流量讯号器。

3.5.8管道颜色

灭火剂输送管道的外表面应涂红色油漆。在吊顶内、活动地板下等隐蔽场所内的管道，可涂红色油

漆色环，色环宽度不应小于50mm。每个防护区或保护对象的色环宽度应一致，间距应均匀。

3.5.9管道水压强度密封性能

3.5.9.1水压强度试验

进行水压强度试验时，以不大于0.5MPa/s的速率缓慢升压至试验压力，保压5min，检查管道各

处无渗漏，无变形为合格。

3.5.9.2气压强度试验

当水压强度试验条件不具备时，可采用气压强度试验代替。试验时，应逐步缓慢增加压力，当压力

升至试验压力的50%时，如未发现异状或泄漏，继续按试验压力的10%逐级升压，每级稳压3min，直

至试验压力。保压检查管道各处无变形，无泄漏为合格。

3.5.9.3气密性试验

进行气密性试验时，应以不大于0.5MPa/s的升压速率缓慢升压至试验压力，关断试验气源3min

内压力降不超过试验压力的10%为合格。

5

DB15/T353.7—2020

3.6喷头

3.6.1喷头材料

3.6.1.1喷嘴各部件均应采用耐腐蚀的材料制造。

3.6.1.2喷孔横截面积小于7mm2的喷嘴应安装过滤网，过滤网的材料应具有良好的耐腐蚀性能。

3.6.2喷头的布置

3.6.2.1喷头的布置应满足喷放后气体灭火剂在防护区内均匀分布的要求。当保护对象属可燃液体时，

喷头射流方向不应朝向液体表面。

3.6.2.2喷头应贴近防护区顶面安装，距顶面的最大距离不应大于0.5m。

3.6.2.3安装在吊顶下的不带装饰罩的喷嘴，其连接管管端螺纹不应露出吊顶；安装在吊顶下的带装

饰罩的喷嘴，其装饰罩应紧贴吊顶。

3.6.2.4喷头的保护高度和保护半径，应符合下列规定：

a)最大保护高度不应大于6.5m；

b)最小保护高度不应小于0.3m；

c)喷头安装高度小于1.5m时，保护半径不应大于4.5m；

d)喷头安装高度不小于1.5m时，保护半径不应大于7.5m。

3.7预制灭火系统

3.7.1柜式气体灭火装置、热气溶胶灭火装置等预制灭火系统的安装位置应符合设计要求，并固定牢

靠。

3.7.2柜式气体灭火装置、热气溶胶灭火装置等预制灭火系统装置周围空间环境应符合设计要求。

3.7.3一台以上灭火装置之间的电启动线路应采用串联连接。

3.7.4每台灭火装置均应具备启动反馈功能。

3.7.5同一防护区内的预制灭火系统装置多于1台时，必须能同时启动,其动作响应时差不得大于2s。

3.7.6单台热气溶胶预制灭火系统装置的保护容积不应大于160m3；设置多台装置时，其相互间的距

离不得大于10m。

3.7.7采用热气溶胶预制灭火系统的防护区，其高度不应大于6.0m。

3.7.8热气溶胶预制灭火系统装置的喷口应高于防护区地面2.0m。

3.8控制组件

3.8.1每个防护区应设置手、自动转换装置。手动、自动转换开关应安装在防护区入口便于操作的部

位，安装高度为中心点距地（楼）面1.5m。

3.8.2防护区的每个安全出口处应设置手动启动、停止按钮。手动启动、停止按钮应安装在防护区入

口便于操作的部位，安装高度为中心点距地（楼）面1.5m。

3.8.3防护区的声光报警装置安装应符合设计要求，并应安装牢固，不得倾斜。

3.8.4气体喷放指示灯应安装在防护区入口的正上方。

3.9气体灭火控制器

3.9.1设置要求

3.9.1.1控制器应设在气体防护区旁，并能实现对气体灭火系统的现场就地控制。

3.9.1.2同一个控制器控制的防护区不应跨越防火分区。

6

DB15/T353.7—2020

3.9.2安装要求

3.9.2.1安装牢固、平稳、不得倾斜；安装在轻质墙上时，应采取加固措施，其底边距地面的高度为

1.3m～1.5m，靠近门轴的侧面距墙不小于0.5m，正面操作距离应不小于1.2m。

3.9.2.2引入控制器的电缆或导线，应符合下列要求：

a)配线应整齐，不应交叉，并应固定牢靠；

b)电缆芯线和所配导线
