YS/T 1039-2015 挠性印制线路板用压延铜箔

ICS77.150.30

H62

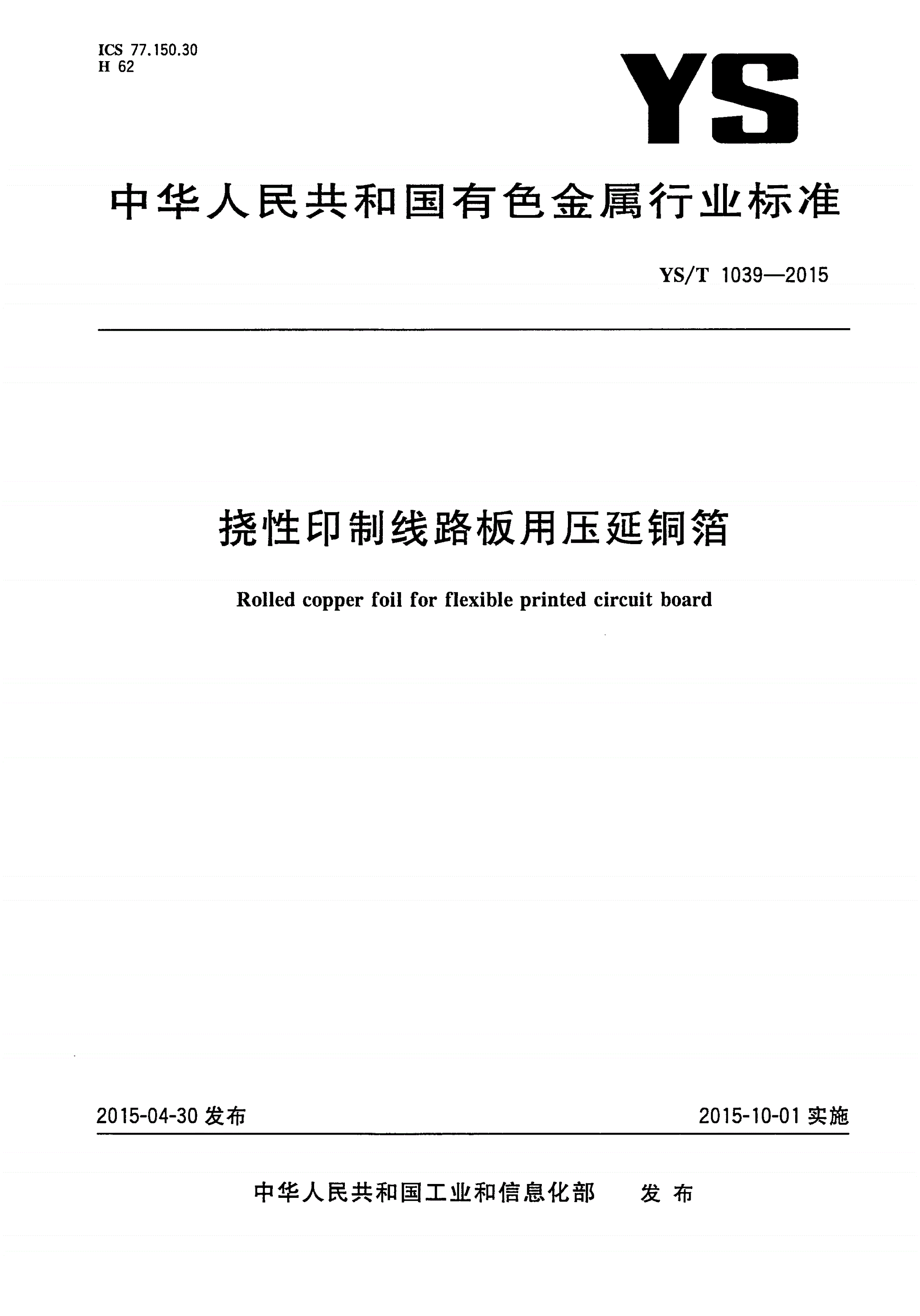

中华人民共和国有色金属行业标准

/—

YST10392015

挠性印制线路板用压延铜箔

Rolledcoerfoilforflexiblerintedcircuitboard

ppp

ㅤㅤㅤㅤ

2015-04-30发布2015-10-01实施

中华人民共和国工业和信息化部发布

/—

YST10392015

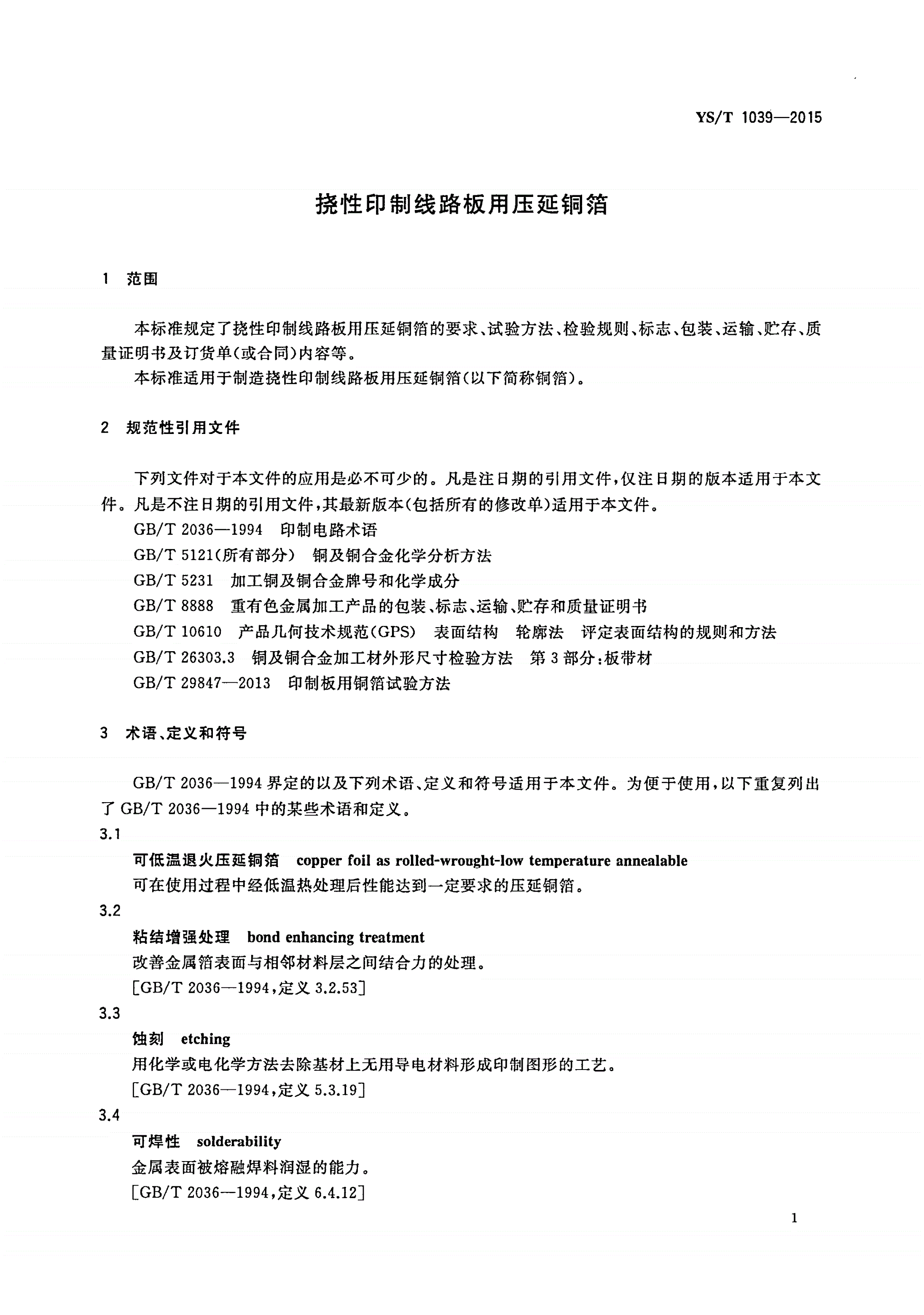

挠性印制线路板用压延铜箔

1范围

、、、、、、、

本标准规定了挠性印制线路板用压延铜箔的要求试验方法检验规则标志包装运输贮存质

()。

量证明书及订货单或合同内容等

()。

本标准适用于制造挠性印制线路板用压延铜箔以下简称铜箔

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—印制电路术语

GBT20361994

/()

GBT5121所有部分铜及铜合金化学分析方法

/加工铜及铜合金牌号和化学成分

GBT5231

/、、、

GBT8888重有色金属加工产品的包装标志运输贮存和质量证明书

/产品几何技术规范()表面结构轮廓法评定表面结构的规则和方法

GBT10610GPS

/:

铜及铜合金加工材外形尺寸检验方法第部分板带材

GBT26303.33

ㅤㅤㅤㅤ

/—印制板用铜箔试验方法

GBT298472013

、

3术语定义和符号

/—、。,

GBT20361994界定的以及下列术语定义和符号适用于本文件为便于使用以下重复列出

了/—中的某些术语和定义。

GBT20361994

3.1

可低温退火压延铜箔coerfoilasrolled-wrouht-lowtemeratureannealable

ppgp

可在使用过程中经低温热处理后性能达到一定要求的压延铜箔。

3.2

粘结增强处理bondenhancintreatment

g

改善金属箔表面与相邻材料层之间结合力的处理。

[/—,]

GBT20361994定义3.2.53

3.3

蚀刻etching

用化学或电化学方法去除基材上无用导电材料形成印制图形的工艺。

[/—,]

GBT20361994定义5.3.19

3.4

可焊性solderabilit

y

金属表面被熔融焊料润湿的能力。

[/—,]

GBT20361994定义6.4.12

1

/—

YST10392015

3.5

()

处理物转移处理完善性treatmenttransfer

(),、、

铜箔处理层氧化物转移到基材上的现象表面铜箔被蚀刻掉后残留在基材表面的黑色褐色或

红色痕迹。

[/—,]

GBT20361994定义6.2.41

3.6

剥离强度eelstrenth

pg

从覆箔板或印制板上剥离单位宽度的导线或金属箔所需的垂直于板面的力。

[/—,]

GBT20361994定义6.4.5

3.7

符号

粘结增强处理铜箔符号如下:

———,;

N未经处理不防锈

———,;

P未经处理双面防锈

———,;

S单面粘结增强处理双面防锈

———,。

D双面粘结增强处理双面防锈

4要求

4.1产品分类

、、、

4.1.1牌号型号名称规格

ㅤㅤㅤㅤ

、、。

铜箔的牌号型号名称和规格应符合表的规定

1

、、

表1铜箔的牌号型号名称和规格

规格

牌号代号型号名称

厚度/μm宽度/mm

TU1T10150W01压延铜箔

TU2T10180

W02退火压延铜箔5~70250~600

T1T10900

T2T11050W03可低温退火压延铜箔

4.1.2标记示例

、、()、。:

产品标记按产品名称标准编号牌号或代号处理方式和规格的顺序表示标记示例如下

:()、、、:

示例用T2T11050制造的厚度为18m宽度为520mm未经处理不防锈的压延铜箔标记为

μ

铜箔/

YST1039-T2W01N-18×520

或铜箔/

YST1039-T11050W01N-18×520

4.2化学成分

未经处理的铜箔的化学成分应符合/的规定。

GBT5231

4.3外形尺寸及其允许偏差

、。,

铜箔的单位面积质量标称厚度及其允许偏差应符合表规定铜箔的宽度由供需双方确定铜箔

2

2

/—

YST10392015

宽度允许偏差为±1.5mm或由供需双方商定。

、、

表2铜箔单位面积质量及标称厚度允许偏差abc

名义厚度单位面积质量标称厚度单位面积质量及

铜箔厚度代号

μmg/m2μm厚度最大允许偏差

E545.15.1

A761.06.8

Q975.98.5

B1084.39.4

T12106.812.0

J15133.915.0

±5%

H18
