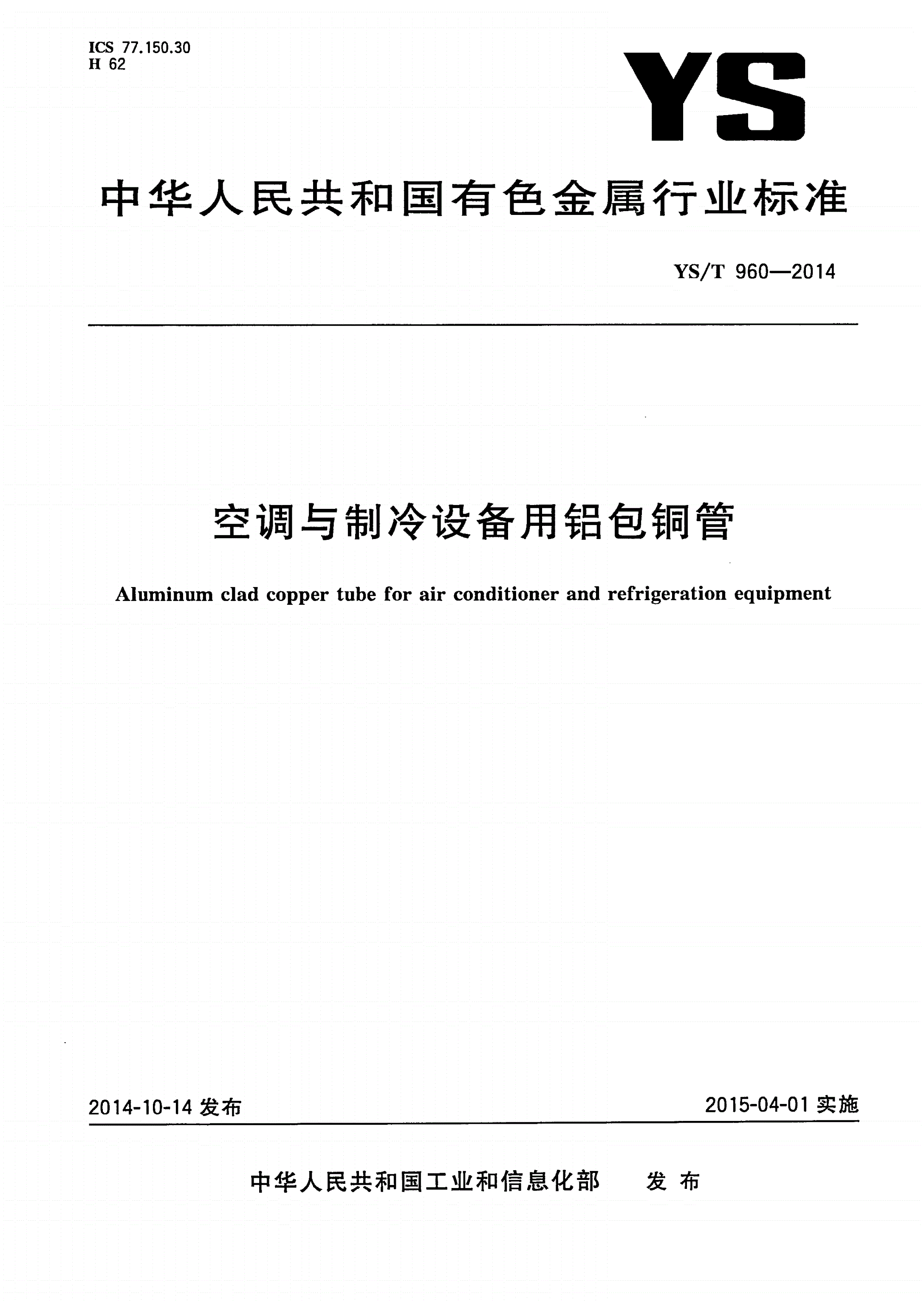

YS/T 960-2014 空调与制冷设备用铝包铜管

ICS77.150.30

H62

中华人民共和国有色金属行业标准

/—

YST9602014

空调与制冷设备用铝包铜管

Aluminumcladcoertubeforairconditionerandrefrierationeuiment

ppgqp

ㅤㅤㅤㅤ

2014-10-14发布2015-04-01实施

中华人民共和国工业和信息化部发布

/—

YST9602014

空调与制冷设备用铝包铜管

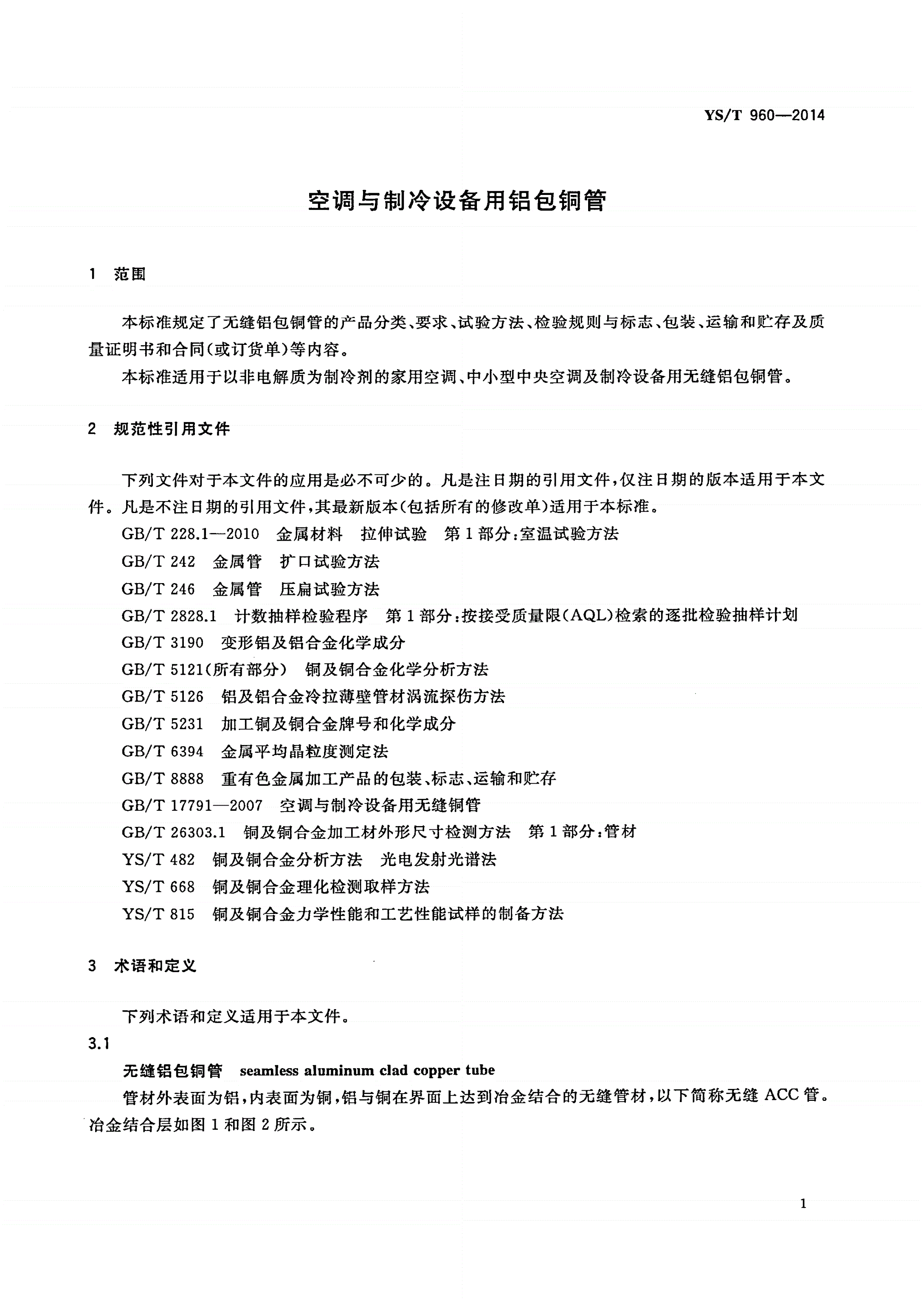

1范围

、、、、、

本标准规定了无缝铝包铜管的产品分类要求试验方法检验规则与标志包装运输和贮存及质

()。

量证明书和合同或订货单等内容

、。

本标准适用于以非电解质为制冷剂的家用空调中小型中央空调及制冷设备用无缝铝包铜管

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本标准

/—:

金属材料拉伸试验第部分室温试验方法

GBT228.120101

/金属管扩口试验方法

GBT242

/金属管压扁试验方法

GBT246

/:()

计数抽样检验程序第部分按接受质量限检索的逐批检验抽样计划

GBT2828.11AQL

/变形铝及铝合金化学成分

GBT3190

/()ㅤㅤㅤㅤ

GBT5121所有部分铜及铜合金化学分析方法

/铝及铝合金冷拉薄壁管材涡流探伤方法

GBT5126

/5231加工铜及铜合金牌号和化学成分

GBT

/金属平均晶粒度测定法

GBT6394

/、、

GBT8888重有色金属加工产品的包装标志运输和贮存

/—空调与制冷设备用无缝铜管

GBT177912007

/:

铜及铜合金加工材外形尺寸检测方法第部分管材

GBT26303.11

/铜及铜合金分析方法光电发射光谱法

YST482

/铜及铜合金理化检测取样方法

YST668

/铜及铜合金力学性能和工艺性能试样的制备方法

YST815

3术语和定义

下列术语和定义适用于本文件。

3.1

无缝铝包铜管seamlessaluminumcladcoertube

pp

,,,。

管材外表面为铝内表面为铜铝与铜在界面上达到冶金结合的无缝管材以下简称无缝ACC管

冶金结合层如图和图所示。

12

1

/—

YST9602014

图/界面区域的扫描电子显微镜()图像

13003T2SEM

ㅤㅤㅤㅤ

图/界面区域的成分扫描

23003T2

4要求

4.1产品分类

、

4.1.1牌号状态和规格

、。。

管材的牌号状态和供货形式应符合表的规定盘卷的内外径应符合表的规定

12

、

表1产品的牌号状态

规格/mm

牌号材料状态种类

外径壁厚长度

()直管4~250.4~2.0400~10000

铝合金外层

/软化退火()

3003T2O60

()

铜内层盘管()—

LWC4~250.4~2.0

表2盘卷的内外径直径

类型最小内径/mm最大外径/mm卷高/mm

盘管6101060≥120

2

/—

YST9602014

4.1.2标记

、、、、、。:

产品标记按产品名称标准编号牌号状态外径壁厚的顺序表示标记示例如下

示例:、(),、:

1用铝合金与铜制造的软态O60的外径为壁厚为的盘管标记为

3003T24mm0.5mm

盘管//Ф4×0.5

YST960-3003T2O60-

:、(),、、

示例用铝合金与铜制造的软态的外径为壁厚为长度为的直管标

23003T2O609.52mm0.6mm1000mm

记为:

直管//

YST960-3003T2O60-Ф9.52×0.6×1000

4.2化学成分

管材用铝合金和铜的化学成分应分别符合/、/的要求。

3003T2GBT3190GBT5231

4.3外形尺寸及其允许偏差

管材的外径和壁厚及其允许偏差应符合表的规定。

4.3.13

表3外径和壁厚及允许偏差单位为毫米

平均外径壁厚

0.4~0.6>0.6~0.8>0.8~1.2>1.2~2.0

公称尺寸允许偏差

允许偏差

4~15±0.05±0.05ㅤㅤㅤㅤ±0.06±0.07±0.08

>15~20±0.06—±0.07±0.08±0.09

>20~25±0.07———±0.10

,,

4.3.2直管的不定尺长度为400mm~10000mm管材的定尺或倍尺长度应在不定尺范围内倍尺长

,,。

度应加入锯切分段时的锯切量每一锯切量为直管定尺长度允许偏差应符合表的规定

5mm4

表4直管长度允许偏差单位为毫米

长度允许偏差

+2

400~600

0

+3
