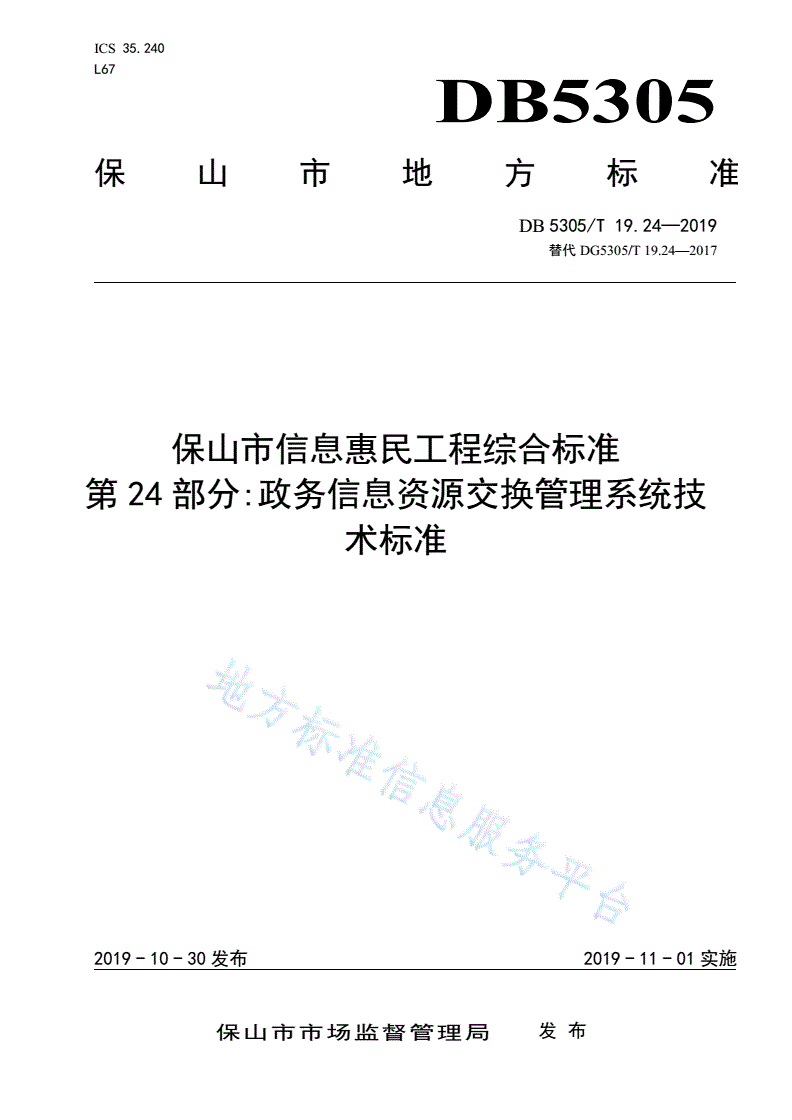

DB5305/T 19.24-2019 保山市信息惠民工程综合标准 第24部分：政务信息资源交换管理系统技术标准

ICS35.240

L67

DB5305

保山市地方标准

DB5305/T19.24—2019

替代DG5305/T19.24—2017

保山市信息惠民工程综合标准

第24部分:政务信息资源交换管理系统技

术标准

2019-10-30发布2019-11-01实施

保山市市场监督管理局发布

DB5305/T19.24—2019

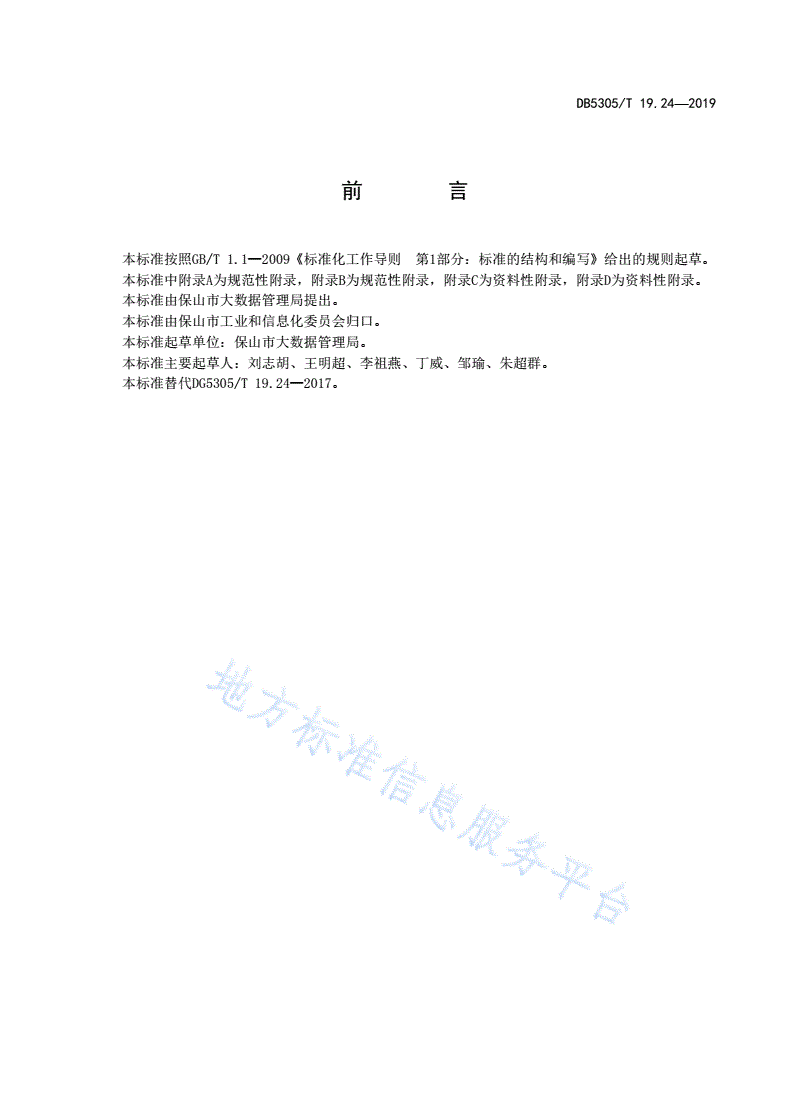

前    言

本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准中附录A为规范性附录，附录B为规范性附录，附录C为资料性附录，附录D为资料性附录。

本标准由保山市大数据管理局提出。

本标准由保山市工业和信息化委员会归口。

本标准起草单位：保山市大数据管理局。

本标准主要起草人：刘志胡、王明超、李祖燕、丁威、邹瑜、朱超群。

本标准替代DG5305/T19.24—2017。

DB5305/T19.24—2019

保山市信息惠民工程综合标准

第24部分政务信息资源交换管理系统技术标准

1范围

本标准规定了保山市信息惠民工程政务信息资源交换管理系统的术语、定义和缩略语、系统架构、

技术要求、功能规范，本标准适用于保山市信息惠民工程建设。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的

修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T7408数据元和交换格式

DB5305/T19.3-2019保山市信息惠民工程综合标准术语

DB5305/T19.11-2019保山市信息惠民工程综合标准政务信息资源目录

DB5305/T19.25-2019保山市信息惠民工程综合标准数据交换与共享平台技术标准

3术语、定义

DB5305/T19.3-2019和DB5305/T19.11-2019确立的以及下列术语和定义适用于本标准。

3.1标识符

标识符指用于标识或命名一个数据项目并可能指出该数据确定性质的一个或一组字符。

3.2Web服务

WebService是基于网络的、分布式的模块化组件，它执行特定的任务，遵守具体的技术规范，这

些规范使得WebService能与其他兼容的组件进行互操作。

3.3Java消息服务

Java消息服务应用程序接口是一个Java平台中关于面向消息中间件（MOM）的API，用于在两个应

用程序之间，或分布式系统中发送消息，进行异步通信。

3.4组件

组件指符合一定技术规范、实现特定功能、可配置、可独立运行的软件单元，可根据不同的应用需

求重复利用。

4缩略语

下列缩略语适用于本标准。

——HTTP：HypertextTransferProtocol，超文本传输协议

1

DB5305/T19.24—2019

——HTTPS：SecureHypertextTransferProtocol，安全超文本传输协议

——SOAP：SimpleObjectAccessProtocol，简单对象访问协议

——JMS：JavaMessageService，Java消息服务

——FT：FileTransferProtocol，文件传输协议

——SOA：Service-OrientedArchitecture，面向服务架构

——ESB：EnterpriseServiceBus，企业服务总线

——XML：ExtensibleMarkupLanguage，可扩展标识语言

5系统架构

5.1概述

政务信息资源交换管理系统是实现政务信息资源的适配、转换和传输，并对交换过程进行配置、监

控和管理的信息系统，主要具有数据交换、交换节点管理、交换流程管理、系统管理等功能。政务信息

资源交换管理系统支撑交换中心和交换节点的运行，交换节点具有政务信息资源适配、转换和传输等基

本功能，交换中心具有交换节点的基本功能，并具有对交换节点和交换流程进行配置、监控和管理的功

能。政务信息资源交换管理系统所支撑实现的基本数据交换流程参照附录B。

5.2体系架构

5.2.1体系架构图

政务信息资源交换管理系统的体系架构见图1，包括服务层、功能层和数据层。

图1政务信息资源交换管理系统的体系架构

服务层文件交换服务数据库交换服务

数据交换交换节点管理

功能层

交换流程管理系统管理

数据层

文件数据库

5.2.2服务层

以JMS、Web服务等形式对功能层各项功能进行封装后提供服务，主要包括文件交换服务和数据库

交换服务等。

——文件交换服务接受文件交换请求，将文件交换到指定位置；

——数据库交换服务接受数据库交换请求，将数据库中的数据交换到指定的数据库中。

5.2.3功能层

主要包括数据交换、交换节点管理、交换流程管理、系统管理等功能。

5.2.4数据层

2

DB5305/T19.24—2019

主要包括文件和数据库等形式的可交换数据。

5.3系统结构

5.3.1概述

政务信息资源交换管理系统应包括数据交换、交换节点管理、交换流程管理、系统管理等子系统，

系统结构应符合图2的要求。

图2政务信息资源交换管理系统结构

交换流程管理子系统

系统管理

信息

子系统

资源数据交换交换节点管理子

权限管

目录子系统系统

理系统

管理

系统

系统运行环境

信息资源交换管理系统

5.3.2数据交换子系统

应实现数据适配、数据转换和数据传输等功能。

5.3.3交换节点管理子系统

应实现交换节点注册和交换节点监控等功能。

5.3.4交换流程管理子系统

应实现交换流程配置和交换流程监控等功能。

5.3.5系统管理子系统

应实现日志管理、统计分析和备份管理等功能。

5.3.6各子系统关系

个子系统的关系为：

——数据交换子系统按照交换流程管理子系统所配置的交换流程，实现交换节点之间或交换节点与

交换中心之间数据的适配、转换和传输；

——系统管理子系统对数据交换、交换流程管理、交换节点管理等子系统运行过程中产生的日志信

息进行记录、备份和统计分析。

5.3.7系统外部关系

系统外部关系包括：

——政务信息资源交换管理系统需交换的政务信息资源目录应在政务信息资源目录管理系统中注

册；

——政务信息资源交换管理系统通过政务信息资源目录管理系统对需交换政务信息资源进行定位，

3

DB5305/T19.24—2019

通过认证授权系统获取资源授权信息，并在此基础上完成交换流程配置工作；

——政务信息资源交换管理系统将需交换政务信息资源的实现情况通过政务信息资源目录管理系

统进行备案；

——政务信息资源交换管理系统通过认证授权系统实现本系统的授权管理。

6技术要求

6.1与信息惠民工程整体关系要求

与信息惠民工程整体关系要求：

——应在信息惠民工程总体框架下进行开发，基础设施方面依托综合服务云平台，不再单独投资建

设信息化基础设施，由IAAS平台按需分配资源或扩充资源；

——应尽可能利用应用支撑平台的企业服务总线服务、BPM工作流服务、消息服务等公共组件服务，

涉及公共组件在综合服务云平台中已经具有的直接进行调用，没有的在综合服务云平台中进行

扩展。

6.2架构要求

架构要求包括：

——应支持SOA架构和ESB技术；

——应通过组件方式实现文件适配、数据库适配、数据转换、数据传输等功能；

——应采用由交换中心集中管理的端对端分布式体系结构，使数据能在各交换节点间并行传输；

——应支持跨防火墙的数据传输；

——应根据应用需求，按照国家信息安全等级保护制度确定交换中心及交换节点的安全等级，并

根据确定的安全等级配备相应的安全防护措施；

——应具备符合安全等级要求的快速恢复能力；

——应具备良好的可扩展性，可根据交换需求的变化实现系统的扩展部署；

——应保障交
